 نانوشكا : أحد أعرق الكورفيتات السوفياتية

استعرض الموضوع السابق استعرض الموضوع التالي اذهب الى الأسفل
كاتب الموضوعرسالة
Kapudan Derya

لـــواء
لـــواء



الـبلد :
المزاج : الهربة
التسجيل : 30/06/2012
عدد المساهمات : 5127
معدل النشاط : 5066
التقييم : 352
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الإثنين 10 فبراير 2014 - 12:56



المقدمة :

مشروع رقم 1234 او  كورفيت نانونشكا الناتو -(لقب تعريف الناتو للمشروع)



كورفيتات النانوشكا تعتبر قواذف صواريخ سريعة و مسلحة تسليحا جيدا مقارنة بوزنها

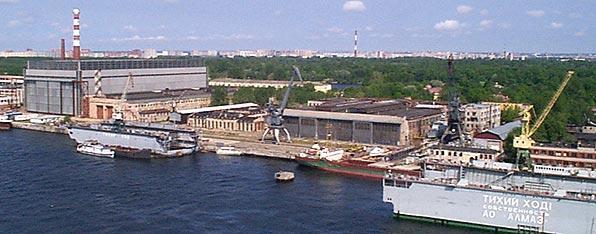

بنيت في حوض بناء سفن Petrovskiy (Almaz) de Saint Petersbourg -(البحر الاسود).

او في حوض بناء السفن Ulis de Vladivostok -(المحيط الهادئ).



مهامه الرئيسية تتمثل في حماية السواحل وتحييد وحدات العدو السطحية وحماية السفن الاخرى في الاسطول من طيران البحرية للعدو

تعمل عموما في مجموعات من 2 الى 3 قطع . وذالك وفقا لتعيناتهم في أساطيلهم



كورفيت نانونشكا في القوات البحرية الروسية :

حوالي 17 كورفيت نانوشكا I (مشروع رقم 1234 ) دخلت الخدمة بين 1969 و 1976 وايضا 19 كورفيت نانونشكاIII (مشروع رقم 1-1234)

اثقل ازاحتا وافضل تسليحا من الفئة الاولى التي دخلت الخدمة بين 1977 و1986

تسليح الكورفيت الرئيسي يتمثل في في الصواريخ سطح-سطح المضادة للسفن P-120 Malakhit  ( لقب تعريف الناتو SS-N-9 )

القطعة العشرين والاخيرة قد تلقت لاختبار صواريخ جديدة  P-800 Oniks  (لقب تعريف الناتو  SS-N-26 ) وتم تعريف الكورفيت ب

Nanuchka IV.

* 17 كورفيت نانونشكاI التي دخلت الخدمة بين 1969 و 1976 تم احالتهم من الخدمة بين اعوام 1990 -2000





النسخ :


*مشروع رقم 1234 (نانونشكا I) : مسلحة ب P-120 Malakhit المضاد للسفن ( لقب تعريف الناتو SS-N-9 )

*مشروع رقم 1234E (نانونشكا II) : النسخة المخصصة للتصدير  مسلحة بP-15M المضاد للسفن  (لقب تعريف الناتو SS-N-2C )



*مشروع رقم 1-1234 (نانونشكا III ) : نسخة جديدة من نانونشكا I مع تطوير الالكترونيات والتسليح



*مشروع رقم 7-1234 (نانونشكا IV ) :  تم تطوير قطعة واحد من نانونشكا III الى هاذا المستوى مسلحة بصواريخ المضادة للسفن

P-800 Oniks  (لقب تعريف الناتو  SS-N-26 ) بمدى 300 كلم



الخصائص العامة
*مشروع رقم 1234 (نانونشكا I)

الطول :  59,3  متر
العرض : 12,2 متر
الغوص : 2,7  متر
الازاحة : 560  طن
السرعة : 32 عقدة
الطاقم : 60 فرد

*مشروع رقم 1234E (نانونشكا II)

الطول :  59,3  متر
العرض : 12,6 متر
الغوص : 2,7  متر
الازاحة : 560  طن
السرعة : 32 عقدة
الطاقم : 60 فرد

*مشروع رقم 1-1234 (نانونشكا III ) .*مشروع رقم 7-1234 (نانونشكا IV )

الطول :  59,3  متر
العرض : 12,6 متر
الغوص : 3.1 متر
الازاحة :  640  طن
السرعة : 32 عقدة
الطاقم : 60 فرد

*المحرك :

3 محركات diesels M504 بقوة 30000 ch يوفر لها سرعة  تصل الى 32 عقدة ,  و مدى يصل الى 2500 ميل

*الالكترونيات والرادارات-لا توجد معلومات كافية -:

الرادار:
Peel Pair اوPlank Shave .

ورادار تحكم نيراني  :
Bass Tilt, Pop Group (SA-N-4,

 Mineral-ME (SA-N-9



التسليح - يختلف حسب النسخة- :


[center]***الصواريخ المضادة للسفن :

*مشروع رقم 1234 (نانونشكا I)
 -P-120 Malakhit المضاد للسفن ( لقب تعريف الناتو SS-N-9 ):



 6xSS-N-9
بلد المنشأ : روسيا
السرعه : 0.9 ماخ
المدي : 110 كلم


*مشروع رقم 1234E (نانونشكا II)
-P-15M المضاد للسفن  (لقب تعريف الناتو SS-N-2C


4xSS-N-2C
بلد المنشأ : روسيا
السرعه : 0.9 ماخ
المدي : 80 كلم
التوجيه : active radar


*مشروع رقم 1-1234 (نانونشكا III )
-P-120 Malakhit المضاد للسفن ( لقب تعريف الناتو SS-N-9 ):



 6xSS-N-9
بلد المنشأ : روسيا
السرعه : 0.9 ماخ
المدي : 110 كلم



*مشروع رقم 7-1234 (نانونشكا IV )
-
P-800 Oniks  (لقب تعريف الناتو  SS-N-26 )



6xSS-N-26
بلد المنشأ : روسيا
السرعه : 2.5 ماخ
المدي : 300 كلم

***انظمة الدفاع الجوي -لجميع النسخ -:

 Osa-M SAM system

  منظومة واحدة ( 20 صاروخ  9K33M )

مدى الصواريخ : 12 كلم



***المدفعية :

*مشروع رقم 1234 (نانونشكا I).*مشروع رقم 1234E (نانونشكا II)

AK-257  عيار 57 مم

*مشروع رقم 1-1234 (نانونشكا III ) .*مشروع رقم 7-1234 (نانونشكا IV )

AK-176  عيار 76 مم




 الدول التي تمتلكها :
[right]
* روسيا : 14 قطعة في الخدمة 13 نانوشكا III . كورفيت واحد نانونشكا IV



*الهند : اقتنت الهند 3 كورفيت من هاذا النوع نانونشكا II . دخلت الخدمة 1976-78 -تم اخرجها من الخدمة -

* ليبيا : استلمت 4 قطع في 1981-1985



* الجزائر : استلمت 3  قطع  :

801 رايس حميدو -استلمت في 1980
802 صالح رايس- استلمت في 1981
803 رايس علي -  استلمت في 1982



[center]

المشروع 1234 يخرج للمواجهة

ليبيا 1986 : غرق الكورفيت الليبي" Ain Zaquit"  بعد ان تم ضربه بالصاروخ هاربون المضاد للسفن اطلقته A-6E الخاصة بالبحرية الامريكية

في مارس 1986



ليبيا 2011 : غرق القطعتين "Ean Al Gazala" و "Ean Zaara" في ميناء طرابس بعد ان تم ضربهم من قوات الناتو

كورفيت نانونشكا المطورة -القوات البحرية الجزائرية -:


[right]
تم تطوير الكورفيت "صالح رايس" في روسيا في 1997-2000 مع معدات جديدة (رادار وقاذفات شرك)، مدفع عيار 30 مم "
AK-630" وتسليحها ب 16 kh -35
SS-N-25 Uran  (بمدى 120 كم ) بدلا من SS-N-2C.

تم تحديث 2 أخرى في 2007-2011 (الرايس حميدو) و2008-2012 (الريس علي) ولكن لم يتم تسليحهم ب SS-N-25

قبل التطوير


بعد التطوير


المصادر :

http://red-stars.org/spip.php?article275
http://flot.sevastopol.info/eng/ship/warfarecorvettes/shtil.htm
http://www.fas.org/man/dod-101/sys/ship/row/rus/1234.htm
http://www.forcesdz.com/portail/nanuchka01.htm
http://en.wikipedia.org/wiki/Nanuchka-class_corvette





[/right]
[/center]
[/right]
[/center]
الرجوع الى أعلى الصفحة اذهب الى الأسفل
lotfi dz

لـــواء
لـــواء



الـبلد :
المهنة : الفريق
المزاج : غاضب
التسجيل : 28/01/2012
عدد المساهمات : 5365
معدل النشاط : 6156
التقييم : 418
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الإثنين 10 فبراير 2014 - 15:21

موضوع قيم ومفيد بارك الله فيك اخي
تقييم+
803 رايس علي
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Colonel Abidine

مشرف سابق
لـــواء

مشرف سابق  لـــواء



الـبلد :
المهنة : مرة هنا مرة هناك
المزاج : عقلية DZ
التسجيل : 01/11/2011
عدد المساهمات : 3609
معدل النشاط : 3555
التقييم : 338
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الإثنين 10 فبراير 2014 - 21:40

اولا مبروك اللون الجديد يوسف
هل تذكرالى اي ستوى تم تطوير النانوشكا الجزائرية؟؟
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Kapudan Derya

لـــواء
لـــواء



الـبلد :
المزاج : الهربة
التسجيل : 30/06/2012
عدد المساهمات : 5127
معدل النشاط : 5066
التقييم : 352
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الإثنين 10 فبراير 2014 - 21:53

التطوير جعل من النانونشكا تحمل 16 صاروخ خ 35 بمدى 120 كلم


وطبعا تطوير الالكترونيات والرادار

ملاحضة الكورفيت "صالح رايس" هو الوحيد الذي تم تطويره لاطلاق خ 35

اما القطعتين المتبقيتين تم تطوير الالكترونيات والرادار فقط
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Solomon kane

مشرف سابق
لـــواء

مشرف سابق  لـــواء



الـبلد :
المهنة : Project Manager
المزاج : عصبي بعض الشيء
التسجيل : 11/06/2012
عدد المساهمات : 7878
معدل النشاط : 7286
التقييم : 622
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الإثنين 10 فبراير 2014 - 22:13


موضوع جيد أخي يوسف

صراحة قدرات الكورفيت محترمة و تسليحه جيد

و رغم قدمه فهو مازال بالخدمة  بالجزائر و روسيا و  ليبيا أيضا مازالت تملك كورفيت واحد بالخدمة  Tariq Ibn Ziyad كان قد إستول عليه الثوار و سلم في ما بعد للبحرية



التطوير الجزائري للرايس صلاح ممتاز حيت تم تغيير الردار و بعد الأجهزة الإلكترونية و الملاحية و تم تزويد الكورفيت بمدفع جديد AK-630 من نوع CIWS  عيار 30 مم و ب 16 صاروخ مضاد للسفن SS-N-25 بمدى أكبر يصل ل 130 كم

تقييم أخي يوسف

الرجوع الى أعلى الصفحة اذهب الى الأسفل
hammer head

مشرف سابق
لـــواء

مشرف سابق  لـــواء



الـبلد :
المهنة : أصول و أجول
المزاج : cool
التسجيل : 10/04/2013
عدد المساهمات : 8105
معدل النشاط : 8753
التقييم : 687
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الثلاثاء 11 فبراير 2014 - 10:11

السلام عليكم
موضوع بسيط و منسق كالعادة للأخ يوسف مشكور على تعبك
رغم التطوير الجيد الذي خضعت له الكورفيتات الجزائرية النانوشكا إلا أنها تبدو محدودة الإمكانيات مع ماهو متاح الآن لذي سؤالي لك :
هل الفرقاطات الألمانية الميكو القادمة أو الصينية ستحل محلها أو ستعمل معا لمدة أخلرى من الزمن.
أعجبني الكورفيت "صالح رايس" بتسليحه الرهيب 16 صاروخ kh-35 المرعب 120 كم دون أن ننسى الرادار و الإلكترونيات
الجديدة المركبة عليه أغلب الضن هو الوحيد الذي سيعمل في البحرية الجزائرية لسنوات أخرى. تقييم + 67
الرجوع الى أعلى الصفحة اذهب الى الأسفل
TAHK

مشرف سابق
لـــواء

مشرف سابق  لـــواء



الـبلد :
التسجيل : 29/07/2013
عدد المساهمات : 10280
معدل النشاط : 14429
التقييم : 672
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الثلاثاء 11 فبراير 2014 - 19:30



بصراحة موضوع موفق

هذا الكورفيت لديه قدرة بقاء تصل الى 10 ايام

و يعمل على متنه 60 رجلا , هم طاقم هذا الكورفيت

يوجد على بعض القطع رادار ملاحة من نوع DON بمدى يصل الى 50 كلم ضد الاهداف البصرية , و 25 كلم ضد الاهداف السطحية , يتحكم بالمدفعية .

و تم تركيب احدث الردارات و هو من نوع DON-2 , لكن بصراحة ليس لدي معلومات عنه .

تقيمي اخي العزيز .




الرجوع الى أعلى الصفحة اذهب الى الأسفل
rafikWilliam

نقـــيب
نقـــيب



الـبلد :
التسجيل : 11/04/2013
عدد المساهمات : 897
معدل النشاط : 1060
التقييم : 129
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الأربعاء 12 فبراير 2014 - 16:26

شكرا لك اخي Kapudan Derya
 على الموضوع تقريبا الوحيد فى النت بالعربية وعلى المجهود المبدول ++
................
الكورفيتات الجزائرية رايس حميدو والريس صالح و الريس على
الريس صالح (802) حدث بروسيا الى مستوى Nanuchka II والذي حدث بشكل كبير واصبح مضاد للسفن + الطائرات + الاهداف الارضية
 4 صواريخ أرض أرض SS-N-2C مربوطة برادار كشف ميداني ورادار تعقب بامالة 20 درجة
20 صاروخ  سطح جو SA-N-4 مربوطة برادار مضاد للطائرات
الريس حميدو و الريس على مازالو بروسيا للتحديث
الرجوع الى أعلى الصفحة اذهب الى الأسفل
الجزائر الكبيرة

مقـــدم
مقـــدم



الـبلد :
المهنة : طالب
المزاج : عقلية DZ
التسجيل : 22/05/2013
عدد المساهمات : 1128
معدل النشاط : 1447
التقييم : 197
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الأربعاء 12 فبراير 2014 - 18:10

موضوع مميز اخي العزيز ولك تقييم+ فمثل هذه المواضيع نادرا ما تجدها على الانترنت
----------
هذا الكورفيت كما قلت تماما يعتبر اعرق الكورفيتات الروسية على الاطلاق فرغم تقدمه في السن الا انه لا يزال قوي جدا خاصة مع التطويرات التي دخلت عليه واكثر مايعجبني هو انه يستطيع حمل SS-N-9
----
ومبروك عليك اللون البنفسجي يا صديقي
الرجوع الى أعلى الصفحة اذهب الى الأسفل
rafik pilote

عمـــيد
عمـــيد



الـبلد :
العمر : 20
المهنة : طالب
المزاج : غيور على الدين و الأمة
التسجيل : 21/07/2009
عدد المساهمات : 1712
معدل النشاط : 1653
التقييم : 104
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   الأحد 16 فبراير 2014 - 11:55

كورفيت رائع وموضوع أروع تشكر على المجهود و تقييمين عليه .
الكورفيتات الثلاث استفادت من التطوير مما يعني انها ستبقى لسنوات اضافية في الخدمة في انتظار دخول التايغر و الفرقاطات الصينية .
الرجوع الى أعلى الصفحة اذهب الى الأسفل
حمو محمد

رقـــيب أول
رقـــيب أول



الـبلد :
التسجيل : 15/04/2013
عدد المساهمات : 389
معدل النشاط : 518
التقييم : 10
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: نانوشكا : أحد أعرق الكورفيتات السوفياتية   السبت 8 مارس 2014 - 15:36

هل ما زالت قادرة على القتال ضد القطع الحديثة ؟
