مُساهمةموضوع: موسوعة الصواريخ الجو جو العالمية    الجمعة 18 أكتوبر 2013 - 18:53




موسوعة الصواريخ جو جو العالمية

تعتبر صواريخ الجو جو كل انواعها اهم وسائل الاشتباك الجوي بين الطائرات ومنذ ظهور الصواريخ في العشرية الثانية من القرن القرن الماضي
كواحدة من سبل اصطياد الاهداف الجوية عن طريق الجو لتكون مساعدة للمدافع الرشاشاة للطائرات و حتى الان مرت الصواريخ بالعديد من الاجيال والتطويرات شملت زيادات بالمدى والدقة والسرعة وحتى الحجم والرؤوس الحربية وتعد الصواريخ اليوم اهم وسائل القتال الجوي في الطائرات الحديثة على الاطلاق حيث اصبح امكانها الانطلاق لمسافات حتى 400 كلم وبسرعات حتى 6 اضعاف سرعة الصوت وذات رؤوس مدمرة ضخمة واساليب تتبع اشد قوة ودقة  ويمكن لبعض المقاتلات حمل اكثر من عشر صواريخ جو جو لتشكل الصواريخ الجو جو دفعة هائلة حديثة في اساليب القتال و الاشتباك الجوي
اولا ماهوالقتال الجوي ؟
القتال الجوي هي عملية التقاتل والاشتباك بين الطائرات المتعاركة
وللقتال الجوي عده مراحل منها
الكشف
الاقتراب والاستعداد
المناورة
سجلت اول حاله اسقاط جوي بالتاريخ في الخامس من اكتوبر عام 1914
عندما اسقط الطيار الفرنسي جوزا فرانتز طائرة قبيل منطقة ريمس الفرنسية

ثا نيا ما هو الصاروخ جو جو؟
الصاروخ جو جو هو صاروخ يطلق من طائرة بهدف اصابة طائرة اخرى محلقة
تعمل صواريخ الجو جو عادة بالوقود الصلب وفي بعض الاحيان بالسائل
تنقسم صواريخ جو جو الى 3 اقسام :
صواريخ قصيرة مدى
وهي من انواع الصواريخ جو جو ذات مدى يتراوح بين 500 متر الى قرابة 40 كيلومترا وهي
اكثر انواع الصواريخ الجو جو انتشارا وتتميز بان انظمة التعقب الخاصة بها تعتمد دائما على
التعقب الحراري والسلبي وتتميز الصواريخ المتوسطة المى بالقدرة العالية على المناورة والعمل
في ظروف التشويش القاسية وايضا السرعة الضعيفة بالمقارنة مع المتوسطة والطويلة المدى
صواريخ متوسطة مدى
هي اقوى وافضل انواع الصواريخ الجو جو بالعالم يتراوح المدى الخاص بها ما بين 60 الى 190
كيلومترا ولا تمتلكها كل الدول بالعالم وتستطيع ان تصيب الطائرات المقاتلة من مسافات حتى 190
كلم وتتبع هذه الصواريخ المتوسطة المدى وسيلة التعقب الراداري النشط ونصف النشط و التوجيه
السلبي وتتميز بالسرعة العالية في حدود 4-5 ماخات

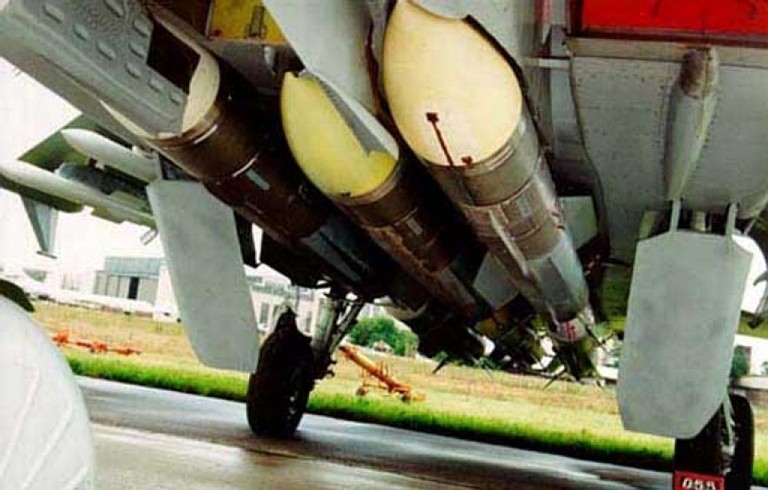

صواريخ طويلة مدى
وتقتصر قائمة الصواريخ الطويلة المدى على  صاروخين او ثلاثة صواريخ فحسب وتتكيز اللصواريخ
الطويلة المدى بالمدى الهائل الذي يتجاوز ال200 كلم ويصل حتى 370 الى 400 كلم وبسرعة رهيبة
وصلت في لصاروخ ار 37 الى 6 اضعاف سرعة الصوت وتتبع هذه الصواريخ وسيلة التوجيه الراداري
النشط ونصف النشط والتوجيه السلبي والحراري في مرحلتها الاخيرة من الاطلاق وصممت هذه الصواريخ
اساسا لتقوم بالدور المضاد للطائرات الضخمة مثل طائرات القيادة والانذار المبكر وطائرات التزود بالوقود جوا
وكذلك قاذفات القنابل الاستراتيجية اضخمة او عموما كل الطائرات الضخمة ذات المناورة المحدودة
تاريخ الصاروخ جو جو

فذلكة تاريخية :
اول دولة قامت باستخدام صواريخ جو جو هي المانيا في الحرب العالمية الاولى حيث وجد العلماء الالمان
 صعوبات كبيرة في كيفية تدمير الطائرات من مسافات امنة فقامو بتطوير صواريخ جو جو فحاولو انتاج
صواريخ لكن معظمها لم يرى النور
اول محاولة جادة قام بها الفرنسيون في العام 1916 فقام اللفتنانت ايف لو بريور واستخدم لاول
 مرة في معركة  فردان
كان الصاروخ بمدى 115 متر فقط
صورة للصاروخ



وتطورت صناعة صواريخ جو جو في الخرب العالمية الثانية بعد ان ابتكر الالمان صاروخ

RUHRSTAHI X4 صاحب المواصفات الجيدة حيث بلغ مدى الصاروخ حتى 3500 متر



 بعد الحرب العالمية الثانية انتشرت الصواريخ جو جو واستطاعت العديد من الدول تصنيعها حيث دخلت الولايات المتحدة بصاروخ AIM9 والاتحاد السوفيتي بصاروخ كاليننغراد كي 5 وتطورت الصناعة حتى بلغت الان مرحلة متقدمة بوجود صواريخ متقدمة مثل AIM 120 و صاروخ R 77


توجيه الصواريخ جو جو
يتم توجيهها بثلاث طرق وهي :
التوجيه الايجابي : حيث ينطلق الصاروخ من المقاتله وهو يعرف تماما هدفه او ما يطلق عليه عسكيرا نظرية (اطلق وانسى)
التوجيه شبه النشط :
التوجيه السلبي والذي بدوره ينقسم لقسمين
الصاروخ الراكب لشعاع الرادار
الصاروخ الموجه بالاشعه تحت الحمراء او الموجه بالحرارة

ستقوم في هذا الموضوع بحصر الصواريخ جو جو العالمية وسنذكرها حسب المدى
اولا الصواريخ قصيرة المدى :

الصواريخ القصيرة المدى عموما من اسرع الصواريخ واشدها قدرة على المناورة
وتستخدم في القتال التلاحمي دائما  وتوجه القصيرة المدى غالبا بالشعه تحت الحمراء
ومن الصواريخ قصيرة المدى

الصاروخ الامريكي سايدوندر AIM 9 Sidewinder


صاروخ جو جو امريكي قصير المدى من انتاج شركة رايثيون الامريكية  يستخدم نظام
التوجيه بالاشعه تحت الحمراء صمم بالعام 1956 واستخدم بشكل واسع بالحروب ويعتبر من
افضل الصواريخ بسجله العملي
المواصفات :
السرعه :2,5 ماخ
المدى : من 1 الى 18 كلم
الطول : 2,87 سم
القطر : 5 بوصات
الوزن : 85,5 كلغ
الراس الحربي من 20 الى 25 كلغ شديد النفجار
الصانع : رايثيون
الوضع : بالخدمة
منصات الاطلاق : معظم المقاتلات الامريكية والاوروبية
الانواع : AIM9A-G-H-J-L-M-PM-X
______________________________________________


الصاروخ الروسي R 73
لقب تعريف الناتو AA11



صاروخ روسي قصير المدى من تصميم VYMPEL ويعتبر من افضل الصواريخ على الاطلاق
صمم في الاتحاد السوفيتي ليحل محل الصاروخ R60 ودخل الخدمة بالعام 1982  ويستخدم نظام
البحث بالاشعه تحت الحمراء يلقب في الناتو بAA11 ARCHER

المواصفات
الطول : 2,9 متر
المدى : حتى 20 كلم و40 بانسخة R73M2
الوزن : 10 كلغ
السرعه : 2,5 ماخ
التوجيه : بالاشعة تحت الحمراء
الدفع : محرك بالوقود الصلب
الراس الحربي : شديد الانفجار 74
منصات الاطلاق : SU 27-30-33-34-35 mig 29-31-35 pak fa  mig 23-21
__________________________________________________

 الصاروخ الصيني PL 9



 البي ال 9 صاروخ جو جو من صنع جمهورية الصين الشعبية من صواريخ المدى
القصير ويتم توجيهه بالاشعه تحت الحمراء ودخل الصاروخ بالجيش الصيني عام 1991
,ويعتبر شبيها جدا بالصاروخ الاسرائيلي بايثون 3
المواصفات
بلد الاصل :الصين
الطول :2,90
القطر /: 157, ملم
الوزن :115 الى 123 كلغ
 المدى : 22 كلم
السرعه : 2.1 ماخ
الراس الحربي 10-12 كلغ من الشديدة الانفجار
التوجيه : بالاشعه تحت الحمراء

_______________________________________

الصاروخ الالماني IRIS-T



الايريس تي صاروخ الماني قصير المدى موجه بالاشعه تحت الحمراء
صمم الصاروخ بالمانيا ليحل محل الصاروخ الامريكي AIM9  وستكون اي
مقاتلة قادرة على حمل السايدوندر قادرة على حنل الايريس تي
المواصفا ت والخصائص :
النوع : صاروخ جو جو قصير المدى
بلد الاصل : المانيا
دخول الخدمة : ديسمبر 2005
الصانع : مؤسسة BGT
الطول : 2,9 متر
المدى : 25 كلم
المحرك : يعمل بالوقود الصلب
السرعة : 3 ماخ
المدى : 25 كلم
التوجيه : بالاشعه تحت الحمراء
المستخدمون :سلاح الجو الالماني والسعودي
__________________________________________

الصاروخ الاسرائيلي PYTHON 3



البايثون 3 صاروخ جو جو قصير المدى من عائلة البثيون الاسرائيلية  من اكثر الصواريخ تطورا
ويعمل بنظام البحث بالاشعة تحت الحمراء وهو صاروخ قوي وفعال ضد الاهداف شديدة المناورة
المواصفات والخصائص :
النوع :صاروخ جو جو قصير المدى
بلد الاصل " الكيان الصهيوني
لادخال للخدمة : 1980
المصمم : شركة رافائيل
السرعه : 3,5 ماخ
المدى : 16 كلم
الوزن : 120 كلغ
الراس الحربي : 11 كلغ
الطول : 3 متر
التوجيه : بالاشعه تحت الحمراء
منصات الاطلاق : كل الطائرات الصهيونية
____________________________________


الصاروخ البريطاني ASRAM



 الاسرام صاروخ جو جو قصير المدى بريطاني الاصل صمم ليحل محل الصاروخ الامريكي
AIM 9
بدا المشروع عام 1980 بين بريطانيا والمانيا لكن الالمان انسحبو لمخاوف فاستمر البيطانيون
بالمشروع حتى دخل الخدمة بالعام 1998 ويعمل حاليا بسلاح الجو الملكي البيطاني و
سلاح الجو الاسترالي ويعرف بامريكا بالAIM 132
الخصائص والمواصفات :
النوع : صاروخ جو جو فصير المدى
بلد الاصل : المملكة المتحدة
دخول الخدمة : 1998
المصمم : MBDA
الوزن : 88 كلغ
الطول : 2,90 متر
القطر : 166 ملم
الراس الحربي 10 كلغ
المدى : حتى 50 كلم
السرعه : ماخ 3
التوجيه : بالاشعه تحت الحمراء
المنصات : التايفون والتورنادو والاف 18
________________________________

الصاروخ الفرنسي R550 MAGIC



الماجيك صاروخ جو جو قصير المدى صمم في فرنسا بالعام 1968 للتنافس
مع الصاروخ الامريكي AIM 9 ولديه تصميم واداء افضل من السايد
المواصفات والخصائص
النوع : صاروخ جو جو قصير المدى
بلد الاصل : فرنسا
المصمم : شركة ماترا
الدافع : الوقود الصلب
الطول : 2,75 متر
المدى : 8اميال
 الوزن : 89 كلغ
السرعه : 2.7 ماخ
الراس الحربي : 12,5 كلغ شديد الانفجار
التوجيه بالاشعه تحت الحمراء
منصات الاطلاق : الميراج بانواعها والرافال

__________________________________________

الصاروخ الصيني PL8



صاروخ جو جو صيني قصير المدى قائم على اساس تكنلوجيا الصاروخ الاسرائيلي
بايثون 3 ويعتقد ان ارائيل باعت تكنلوجيا البايثون للصين عام 1980 وشوهد الصاروخ
على طائرات صينية عده بعد دخوله الخدمة
المواصفات والخصائص
النوع : صاروخ جو جو قصير المدى
بلد الاصل : الصين
المصمم : شركة شيان
دخول الخدمة : 1988
الوزن : 115 كلغ
الطول : 2,95 متر
القطر : 160 ملم
الراس الحربي : 11 كلغ
الدافع : الوقود الصلب
المدى : 20 كلم
السرعه : 3,5 ماخ
التوجيه : الاشعه تحت الحمراء
المستخدم : سلاح الجو الصيني
المنصات : جي 8-10-11-16-15
___________________________________________

الصاروخ الاسرائيلي PYTHON 4




البايثون 4 صاروخ جو جو قصير المدى اسرائيلي الصنع شديد الرشاقة
يستعمل بسلاح الجو الصهيوني فقط له راس حربي قوي وانظمة متطورة
دخل الخدمة بسلاح الجو الاسرائيلي عام 1980 وهو يستخدم حتى الان
الخصائص والمواصفات :
النوع : صاروخ جو جو قصير المدى
المصمم : شركة رافائيل
بلد الاصل : اسرائيل
الطول : 3 متر
القطر : 160 ملم
الوزن : 120 كلغ
السرعه : 3,5 ماخ
المدى : 15 كلم
التوجيه : بالاشعه تحت الحمراء
المستخدم : سلاح الجو الاسرائيلي
المنصات : F15-F16-F4-
___________________________________


الصاروخ الروسي R 60



الار 60 صاروخ جو جو قصير المدى من تصميم الاتحاد السوفييتي السابق
ويعتبر من اصغر صواريخ الجو جو العالمية
بدا تصميم الصاروخ في مكتب مولونيا في العام 1960 ودخل الخدمة بسلاح الجو الروسي
في العام 1975
الخصائص والمواصفات
النوع : صاروخ جو جو قصير المدى
بلد الاصل : الاتحاد السوفيتي روسيا
دخول الخدمة 1975
السرعه : ماخ
المدى :10 كلم
الراس الحربي : 6 كلغ
الطول : 2,8 متر
الوزن : 65 كلغ
القطر : 130 ملم
التوجيه : بالاشعه تحت الحمراء
المنصات : MIG 21-23-27-29-25-31-SU25-17 MIL MI 24
___________________________________________

الصاروخ الجنوب افريقي-البرازيلي A-DARTER



 الايه دارتير صاروخ جنوب افريقي برازيلي من صواريخ المدى
القصير يعمل بالبحث عن الحرارة وهو الان تحت التطوير
قامت بتصميمه شركة دينيل وشركة ميكاترون
وسيدخل الصاروخ الخدمة قريبا
اول محاوله لاطلاقه كانت من مقاتلة جيربين في العام 2010
المزاصفات والخصائص
النوع : صاروخ جو جو قصير المدى
بلد الاصل : جنوب افريقيا والبرازيل
الصانع : دينيل وميكاترون
الطول : 2.98 متر
الوزن 89 كلغ
القطر 160 ملم
المدى : 20 كلم
التوجيه : بالاشعه تحت الحمراء
المستخدم :سلاح الجو البرازيلي والجنوب افريقي
سنه دخول الخدمة : 2014

 ________________________________

الصاروخ الاسرائيلي python 5



البايثون 5 صاروخ جو جو قصير المدى متطور للغاية من انتج شركة رافائيل
ويعتبر من الجيل الخامس للصواريخ  وهو الاكثر دقه وقوة من بين صواريخ
سلاح الجو الاسرائيلي
بدا برنامجه بالعام 1990 وازيح الستار عنه بالعام 2003
كان اول قتل للصاروخ بالعام 2006 حيث اطلق من مقاتلة اف 16 على طائرة
ابابيل الايرانية من دون طيار
لخصائص والمواصفات
النوع : صاروخ جو جو قصير المدى
المصمم : رافائيل
بلد الاصل : اسرائيل
التوجيه : اشعه تحت الحمراء
الطول : 3,1 متر
الوزن : 105 كلغ
الراس : 11 كلغ
السرعه : 4 ماخ
المدى : 20 كلم
المنصات : F4-5-15-16-35-MIRAGE-HARIER
المستخدم : سلاح الجو الاسرائيلي

_____________________________________

الصاروخ الياباني AAM-3



AAM-3 صاروخ جو جو قصير المدى من تصميم شركة ميتسوبيشي
اليابانيه للصناعات الثقيلة ويستخدم في قوات الدفاع عن الذات اليابانية
وصمم ليحل محل الصاروخ الامريكي AIM 9
بعد تقادم صواريخ السايدوندر فكر اليابانيون بصاروخ جو جو قصير
وعام 1985 بدا البحث وفي الام 1990 فازت ميتسوبيشي بحق
انتاج الصاروخ ليستخدم بطائرات F4-15-2-FX
الخصائص والمواصفات :
النوع : صاروخ جو جو قصير المدى
المصمم: ميتسوبيشي
بلد الاصل : اليابان
الطول : 3,1 متر
الوزن :  91 كلغ
المدى : 13 كلم
السرعه : 2,1 ماخ
التوجيه : بالاشعه تحت الحمراء
المستخدم : سلاح الجو الياباني

__________________________________

الصاروخ الياباني AAM-5



صاروخ جو جو قصير المدى من احدث الصواريخ اليابانية
من صنع مؤسسة ميتسوبيشي للصناعات الثقيله يتوقع ان يكون دخل
الخدمه في العام 2007 م
المواصفت والخصائص
النوع : صاروخ جو جوقصير المدى
بلد الاصل : اليابان
المصمم : ميتسوبيشي
الطول: 2,8 متر
الوزن : 83,9 كلغ
المدى : 35 كلم
السرعه :3 ماخ
التوجيه : الاشعه تحت الحمراء
المستخدم : سلاح الجو الياباني
منصات الاطلق F4-15-2-


_____________________________________
الصاروخ البرازيلي MMA 1



سمكة البيرانا صاروخ جو جو قصير المدى برازيلي
الاصل صمم لصالح سلاح الجو البرازيلي ليحل محل
الصاروخ الامريكي سايدوندر
الخصائص والمواصفات
النوع : صاروخ جو جو قصير المدى
بلد الاصل : البرازيل
لمصمم : ميكترون
السرعه :  2 ماخ
المدى 10 كلم
الراس الحربي : 12 كلغ
التوجيه : الاشعه تحت الحمراء
المستخدمون : سلاح الجو البرازيلي والكولومبي والباكستاني والاندونيسي



________________________________
قائمه صواريخ الجو جو متوسطة المدى

وتسمى ايضا الصواريخ خارج المدى المنظور او صواريخ BVR


اولا الصاروخ الامريكي aim 120 amram



الامرام صاروخ جو جو متوسط المدى امريكي الاصل
يعتبر من اشهر واقوى الصوااريخ على الساحه الان
كانت امريكا بحاجة لاستبدال الصاروخ سبارو بصاروخ
اخف وافضل واطول مدى من السبارو فولد الامرام
الخصائص والمواصفات
النوع : صاروخ جو جو متوسط المدى
دخول الخدمة : 1991
المستخدمون : سلاج الجو الامريكي واسلحه الجو للناتو
الطول :3,66 متر
الوزن : 150 كلغ
السرعه , 4 ماخ
التوجيه : راداري نشط
المصمم : هيوز و رايثيون
تاريخ النشر : 1991
المنصات : معظم المقاتلات الامريكية والاوروبية
الاانواع :AIM1201-C-D-B
_______________________________
_



الصاروخ الامريكي AIM 7 SPARROW


السبارو صاروخ جو جو امريكي متوسط المدى
من اعرق الصواريخ بالساحه ويستخدم بالبحرية و
الجوية الامريكية والعديد من الدول الغربية واليابان
المواصفات والخصائص
النوع : صاروخ جو جو متوسط المدى
المقاول : رايثيون
بلد الصل :امريكا
التوجيه : بالرادار النشط
الطول : 3,6 متر
الوزن : 225 كلغ
الراس : 40 كلغ
السرعه : 2,5 ماخ
المدى : 31 ميل
منصات الاطلاق : F4-14-15-16-105-2
والعديد من الطائرات الاخرى
_____________________________


الصاروخ الصيني PL 10



الشعرة صاروخ جو جو متوسط المدى صيني الاصل
موجه بالرادار شبه النشط من تصميم مؤسسة شنغهاي
بدات الاختباات عام 1980 وبدا الانتاج في 1986
الخصائص والمواصفات :
النوع : صاروخ جو جو متوسط المدى
المصمم : مؤسسة شنغخاي
بلد الاصل : الصين
الطول : 3,7 متر
الوزن : 220 كلغ
لراس الحربي 33 كلغ
السرعه : 4  ماخ
المدى : 60 كلم
 المستخم : سلاح الجو الصيني
___________________________

الصاروخ الصيني PL 11




صاروخ جو جو متوسط المدى من انتاج شنغهاي
يعمل بالرادار شبه النشط وهو مشتق من الصاروخ
الايطالي ASPIDEالمشتق من السبارو
بالعم 1980 حصلت الصين على تكنلوجيا ايطالية
وبالعام 1990 قامو باستنساخ صاروخهم الجديد
من الصارخ الايطالي
الخصائص والمواصفات
النه : صاروخ جو جو متوسط المدى
بلد الاصل  : الصين
المصمم : شنغهاي
الطول : 3,89 متر
الوزن : 220
المدى : 75 كاغ
السرعه القصوى : 4 ماخ
الانواع : PL 11   -   PL11A   - PL11B
__________________________


الصاروخ الصيني PL 12



الشعرة 12  صاروخ صيني جو جو متوسط المدى
منافس للامرام والار 77 من تصميم الاكاديمية الصينية
للصواريخ
بدا تطيره بالعام 1997 واستمر حتى العام 2005 دخل الخمة
المواصفات والخصائص
النوع :صاروخ جو جو متوسط المدى
المصمم : الاكادمية الصينية للصواريخ
المستخدم : سلاح الجو الصيني
الطول : 3,8 متر
الوزن : 180 كلغ
المدى :70 كلم
السرعه: 4 ماخ
الراس : متشظي 20 كلغ
التوجيه : الرادار النشط
المنصات : J8-10-11-16

____________________________

الصاروخ الروسي R 27




صارو خ جو جو متوسط المدى يعرف عند الناتو ب
AA10 الامو
صمم الار 27 للمقاتلات السوفيتية الجديدة من ميج 29 وسو 27
مصمم ليكون ردا على السباررو الامريكي  صمم من قبل الفيمبل
الخصائص والمواصفات
النوع : صاروخ جو جو كتوسط المدى
بلد الاصل "روسيا
المصمم : فيمبل
الطول : 4 متر
المدى : 80 كلم
الوزن:253 كلغ
السرعه:4,5 ماخ
الراس:39 كلغ
التوجيه : بالرادار شيه النشط
المنصات : عائلة السوخوي من السو15 وعئلة الميغ وياك 141
الانواع :R27-R-T-RE-TE-AE-EM

________________________________

الصاروخ الروسي R77



صاروخ متوسط المدى يعرف باسم الافعى روسي الاصل
يلقب عند الناتو بAA12 صمم بالعام 1980 ودخل الخدمة
بالعام 1994
وهو النافس المباشر للامرام الامريكي
الخصائص والمواصفات :
النوع : صاروخ جو جو متوسط المدى
ااصل : روسيا
المصمم : فيمبيل
الطول :3,6 متر
الوزن :176 كلغ
السرعه:4 ماخ
المدى:90-150 كلم
الراس :30 كلغ
المنصات : الفلانكرز+MIG 29-31-35 YAK 141

____________________________________-

الصاروخ الروسي R33



صاروخ جو جو روسي متوسط الى طويل المدى يلقب بالناتوب
AA9اموس وهوصاروخ صمم لطائرة ميغ 31 الروسية ليستخدم
ضد اهداف مثل  XB70-SR71 الامريكية
الخصائص والمواصفات
النوع : صاروخ جو جو متوسط الى طويل المدى
الاصل : روسيا
المصمم : فيمبيل
دخول الخدمة 1985
الطول:4.15 متر
الوزن:490 كلغ
المدى:160 كلم
السرعه:4.5 ماخ
الراس:47 كلغ
المنصات : ميغ 31
المستخدم : سلاح الجو الروسي
التوجيه :بالرادار شبه النشط والقصور الذاتي
_________________________________

الصاروخ الروسي R40



صاروخ جو جو روسي يعرف بالناتو ب الاكريد صمم واخر
عام 1960 للعمل على طائرات الميغ 25
توقف انتاج هذا الصاروخ عام 1991 م
الخصائص والمواصفات
النوع:صاروخ جو جو متوسط المجى
بلد الاصل : روسيا
دخول الخدمة : 1960
الطول:6,2 متر
الوزن:475 كلغ
المدى :50 كلم
السرعه:4,5 ماخ
الراس:70 كلغ
المنصات:ميغ 25-31
التوجيه:بالرادار شبه النشط والقصور الذاتي

__________________________________

الصاروخ البريطاني SKYFLASH



السكاي فلاش صاروخ جو جو بريطاني الاصل متوسط
المدى مصمم للعمل بظروف التشويش القاسية والتدابير
الالكترونية يعتبر الصاروخ الد الطولى بسلاح الجو البريطاني
الخصائص والمواصفات
النوع:جو جو متوسط المدى
المصمم :الفضاء البريطانية
بلد الاصل : بريطانيا
دخول الخدمة : 1978
الطول :3,6 متر
 الوزن:192 كلغ
المدى:45 كلم
الراس39 كلغ
السرعه:4 ماخ
التوجيه:الرادار شبه النشط
المنصات : تورنادو وتايفون
المستخجم : سلاح الجو المالكي البرطاني

________________________________
_
الصاروخ الفرنسي الرهيب METEOR


النيزك الفرنسي القادم بقوة هو صاروخ جو جو متوسط
الى طويل مدى يعتبر من اكثر الصواريخ تقدما بالعالم كله
سيتم تركيبه على طائرات الرافال والتايفون ورما JSF
المواصفات والخصائص
النوع:صاروخ جو جو متوسط الى طويل المدى
المصمم والصانع MBDA
دخول الخدمة : 2013
الوزن:185 كلغ
الطول:3,6 متر
المدى:+100 كلم
السرعه : 4,5 ماخ
التوجيه : بالرادار ثم القصور الذاتي
منصات الاطلاق :الرافال+التايفون+الجاس 39 ومستقبلا اف35
المستخدمون :فرنساوايطالياوالمانياواسبانيا والسعودية
______________________________

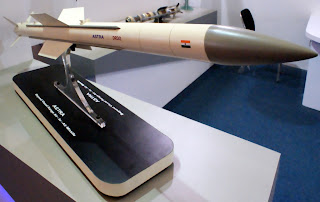

الصاروخ الهندي ASTRA



الاسترا الهندي صاروخ ج وجو متوسط المدى
من تصمييم مؤسسة ابحاث الدفاع والتنمية  ويخضع الصاروخ الان لعمليات التطوير
المواصفات والخصائص
النوع : جو جو متوسط مدى
بلد الاصل : الهند
التوجيه : بالرادار النشط
الوزن : 154 كلغ
الطول:3.5 متر
المدى:80 -110كلم
السرعه : 4 ماخ
المستخدم:سلاح الجو الهندي
المنصات:SU30MKI-TEJAS-PAK FA -MIRAGE 2000-MIG 29
_____________________________________________

الصاروخ الايطاليSPIDE



صاروخ ج جو متوسط المدى ايطال يالاصل منتج بترخيص الصاروخ الامريكي سباررو
كما يستند عليه تصمييم الصاروخ الصيني  بي ال 11
دخل الصاروخ الخدمة بالعام 1987 م
الخصائص والمواصفات
الن : صاروخ جو جو متوسط المدى
بلد الاصل:ايطاليا
الممم : شركة سيلينا
الطول:3.6 متر
الوزن:230 كلغ
السرعه:4ماخ
المدى:75 كلغ
الراس:33 كلغ
التوجيه :رادار شبه نشط
المستخدم:سلاح الجو الايطالي

__
___________________________

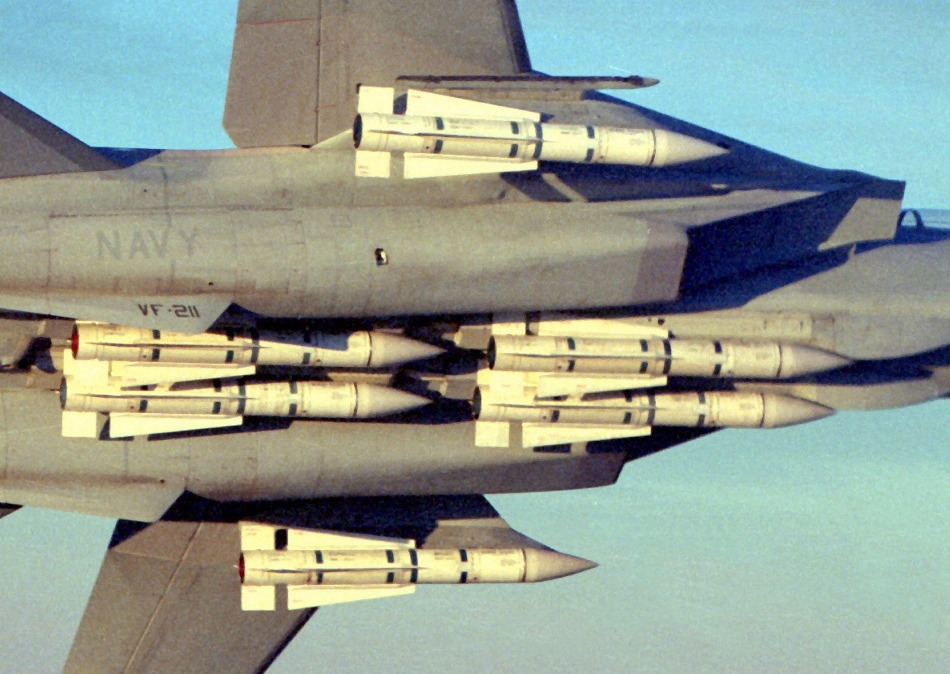

الصاروخ الامريكي AIM 154 PHOINEX


صاروخ جو جو متوسط الى طويل المدى
امريكي الصنع يحمل فقط على مقاتلات F14
الامريكية

الخصائص والمواصفات :
النوع:جو جو متوسط الى طويل مدى
الاصل:USA
المصمم:رايثيون وهيوز
دخول الخدمة:1974
تقاعد من الخدمة بامريكا عام 2006
الطول:
4 متر
الوزن:470كلغ
المدى:190 كلم
السرعه:5 ماخ
الراس:61 كلغ
التوجيه:شبه النشط الرادار
المنصات :F14 القط
المستخدم :سلاح الجو الامريكي والايراني
الطرازات :AIM154 A-C

__________________________________


 الصاروخ الياباني mitsubishi AAM-4



ميتسوبيشي ايه ايه ام 4 صاروخ جو جو متوسط المدى
ياباني الاصل انتجه اليابانيون ليحل محل الصاروخ
الامريكي سباررو ودخل الصاروخ الخدمة بالعام 1999
المواصفات والخصائص
النوع : صاروخ جو جو متوسط المدى
بلد الاصل : اليابان
المصمم : مؤسسة ميتسوبيشي
الطول : 3,6 متر
الوزن : 222 كلغ
المدى:100 كلم
السرعة:4,5 ماخ
النسخ :AAM4A-AAM4B
المستخدم:سلاح الجو الياباني
منصات الاطلاق : F2-15
التوجيه : بالرادار النشط
_________________________________________

 الصاروخ التايواني SKY WORLD 1



صاروخ جو جو متوسط المدى من صناعه
تايوانية (جمهورية الصين الوطنية)هدف منه
احلاله بدلا من الامرام الامريكي بسلاح الجو
الملكي التايواني ودخل الصاروخ الخدمة بالعالم 1999
الخصائص والمواصفات
النوع:صاروخ جو جو متوسط المدى
بلد الاصل : جمهورية الصين الوطنية تايوان
المصمم :CHUNGSHAN
الطول:3,60 متر
الوزن:190 كلغ
الراس:30 كلغ شديدة الانفجار
المدى : 60 كلم
السرعه : 4 ماخ
لمستخدم : سلاح الجو التايواني
المنصات:FC-1

______________________________

ثالثا الصواريخ الطويلة المدى وهي اقل الصواريخ
الجوية انتشارا ومخصصة ضد الطائرات الثقيلة مثل الاواكس والناقلات
الضخمة والصهاريج ولها مدى يزيد عن 200 كلم
الصاروخ الروسي R 37




الار 37 صاروخ جو جو طويل المدى روسي الاصل يلقب
عند الناتو aa-x-13 السهم صمم هذا الصاروخ ليكون
مضادا للطائرات الضخمه عموما وصمم ليحمل على
المقاتلة ميغ 31 فوكسهاوند وصمم بالعام 1988
الخصائص والمواصفات
النوع : صاروخ جو جو طوييل المدى
ابلد الاصل:روسيا
المصمم:فيمبيل
الطول:4,1متر
الوزن:500 كلغ
الراس الحربي:47 كلغ
السرعه : 6 ماخ
اقل مدى :150 كلم واطول مدى: 400 كلم
المنصات : صمم اصلا ليحمل على الميغ 31 وستزود به طائرات الجير 4++ والجيل الخامس
المستخدم :سلاح الجو الرسي


 __________________________________________

الصاروخ الروسي الرهيب R172 NAVATOR



الار 172 النافاتور او قاتل الاواكس صاروخ جو جو
روسي طويل المدى مصمم اساسا ليكون مضادا للطائرات
الضخمة ضعيفه المناورة كالاواكس والصهاريج والنقل
الخصائص والمواصفات :
النوع : صاروخ جو جو طوييل المدى
بلد الاصل : روسيا-الهند
المصمم : NBO NAVATOR-DRDO
الوزن : 750كلغ
الطول: 6,01 متر
لراس الحربي:50 كلغ
المدى : 300-400 كلم
السرعه : 4000 كلم/بالساعه
المنصات :SU27-30-35-T50
المستخدم : سلاح الجو الروسي والهندي




المصـــــادر:
http://www.fas.org/man/dod-101/sys/missile/aim-9.htm
 http://www.fas.org/man/dod-101/sys/missile/row/aa-11.htm
http://www.sinodefence.com/airforce/weapon/pl9.asp
[url=t74711-topic]http://www.arabic-military.com/t74711-topic[/url]
http://www.fas.org/man/dod-101/sys/missile/row/python3.htm
 http://www.fas.org/man/dod-101/sys/missile/aim-132.htm
http://www.fas.org/man/dod-101/sys/missile/row/magic.htm
http://www.sinodefence.com/airforce/weapon/pl8.asp
http://www.fas.org/man/dod-101/sys/missile/row/python4.htm
http://www.fas.org/man/dod-101/sys/missile/row/aa-8.htm
 http://en.wikipedia.org/wiki/A-Darter
http://www.airforce-technology.com/projects/python-5-air-to-air-missile-aam-rafael-israel/
http://en.wikipedia.org/wiki/AAM-5_%28Japanese_missile%29
http://www.fas.org/man/dod-101/sys/missile/aim-120.htm
http://www.fas.org/man/dod-101/sys/missile/aim-7.htm
http://www.fas.org/man/dod-101/sys/missile/row/ly-60.htm

http://www.sinodefence.com/airforce/weapon/pl11.asp
 http://www.sinodefence.com/airforce/weapon/pl12.asp
http://www.military.cz/russia/air/weapons/rockets/aam/r27/r27.htm
http://www.fas.org/man/dod-101/sys/missile/row/aa-12.htm
http://en.wikipedia.org/wiki/Meteor_%28missile%29
http://www.fas.org/man/dod-101/sys/missile/row/aa-6.htm
http://www.fas.org/man/dod-101/sys/missile/row/skyflash.htm
http://www.fas.org/man/dod-101/sys/missile/row/astra.htm

http://en.wikipedia.org/wiki/Astra_%28missile%29
 http://www.fas.org/man/dod-101/sys/missile/row/aspide.htm
http://www.designation-systems.net/dusrm/m-54.html
[color=#FF0000]http://en.wikipedia.org/wiki/AAM-4_%28Japanese_missile%29
http://en.wikipedia.org/wiki/Sky_Sword_I
http://en.wikipedia.org/wiki/R-37_%28missile%29
http://www.military.cz/russia/air/weapons/rockets/aam/ks-172/ks-172.htm
الرجوع الى أعلى الصفحة اذهب الى الأسفل
f22 raptor

مشرف سابق
لـــواء

مشرف سابق  لـــواء
avatar



الـبلد :
العمر : 37
المهنة : أستاذ
المزاج : في عطلة
التسجيل : 25/06/2012
عدد المساهمات : 7079
معدل النشاط : 5757
التقييم : 547
الدبـــابة :
الطـــائرة :
المروحية :





مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    الجمعة 18 أكتوبر 2013 - 19:59

هذا الموضوع يندرج في إطار المسابقة المعلن عنها في وقت سابق في قسم تواصل الأعضاء و التي جعل الغرض منها كتابة مواضيع مميزة و شاملة بغرض تثبيتها في الأقسام المناسبة لها.

و الأخ الكريم ساهم بموضوعه الحالي في المسابقة و فاز بها و بالتالي فإن نصيبه سيكون التثبيت فضلا عن التقييمات التي وعد بها.

شكرا جزيلا
الرجوع الى أعلى الصفحة اذهب الى الأسفل
MAHMOOD GAZAL

جــندي



الـبلد :
التسجيل : 04/08/2013
عدد المساهمات : 23
معدل النشاط : 45
التقييم : 5
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    الجمعة 18 أكتوبر 2013 - 20:39

لماذا تستخدم الاشعة تحت الحمراء بكثرة في معضم هذه الصواريخ وما خصائصها 35 35
الرجوع الى أعلى الصفحة اذهب الى الأسفل
الجندي السوري1946

عمـــيد
عمـــيد
avatar



الـبلد :
المهنة : طالب جامعي
المزاج : يا لذيذ ياريق
التسجيل : 24/09/2012
عدد المساهمات : 1705
معدل النشاط : 1952
التقييم : 121
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 8:48

موضوع اكثر من رائع ويعتبر موسوعة يعود له الاعضاء ولكن الافضل من تثبيت الموضوع هو افتتاح موضوع توجد فيه كل المواضيع المميزة مثل هذا الموضوع وتثبت حتى لا يثبت اعداد كبيرة من المواضيع
يعني بدلا من اتصبح قائمة المواضيع المثبتة طويلة تفتتح الادارة موضوع يكون من يتمكن من وضع المواضيع فيها هم المشرفون والمراقبون حصرا يضعون فيها كل المواضيع المتميزة والمنسقة وتكون مرجع للجميع وتكون كارشيف للمنتدى

وتقييم لصاحب الموضوع +
الرجوع الى أعلى الصفحة اذهب الى الأسفل
TAHK

مشرف سابق
لـــواء

مشرف سابق  لـــواء
avatar



الـبلد :
التسجيل : 29/07/2013
عدد المساهمات : 10276
معدل النشاط : 14420
التقييم : 672
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 13:00

بصراحه اخي العزيز يعتبر هذا الموضوع موسعه لكل صواريخ جو-جو في العالم ..............

ومن اشد الصواريخ التي اعجب بها بالطبع R40 لانه على معشوقتي الخفيفه MIG25 .

ولق تقيم مستحق رغم انه لن يصف المجهود الذي بذلته .
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Manfred von richthofen

رائـــد
رائـــد
avatar



الـبلد :
المهنة : ALPHA
المزاج : Sieg Heil
التسجيل : 12/05/2013
عدد المساهمات : 983
معدل النشاط : 1582
التقييم : 282
الدبـــابة :
الطـــائرة :
المروحية :





مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 16:38

السلام عليكم ورحمة الله تعالى وبركاته
اشكر الاخوة المشرفين على تثبيت الموضوع واتمنى ان يجد الكل ضالته هنا


@MAHMOOD GAZAL كتب:
لماذا تستخدم الاشعة تحت الحمراء بكثرة في معضم هذه الصواريخ وما خصائصها 35 35
الاشعة الحمراء تستخدم دائما في الصوايخ قصيرة المدى وهي تهتم بالانبعاثات الحرارية الصادرة من الطائرة  من المحرك خصوصا مما يجعل لاشعة الحمراء الوسيلة المثالية للصواريخ القصيرة لان الحرارة تتبد نوعا ما من المديات الطويلة لهذا ايضا نجد بعض الصواريخ الطويلة والقصيرة المدى تعتمد في مرحلتها الاخيرة على التتبع بالاشعة تحت الحمراء



@الجندي السوري1946 كتب:
موضوع اكثر من رائع ويعتبر موسوعة يعود له الاعضاء ولكن الافضل من تثبيت الموضوع هو افتتاح موضوع توجد فيه كل المواضيع المميزة مثل هذا الموضوع وتثبت حتى لا يثبت اعداد كبيرة من المواضيع
يعني بدلا من اتصبح قائمة المواضيع المثبتة طويلة تفتتح الادارة موضوع يكون من يتمكن من وضع المواضيع فيها هم المشرفون والمراقبون حصرا يضعون فيها كل المواضيع المتميزة والمنسقة وتكون مرجع للجميع وتكون كارشيف للمنتدى

وتقييم لصاحب الموضوع +
اتراح جيد لكن كل قسم من الاقسام يحتاج لان تكون المواضيع المثبتة على الواجهة فربما لا يعلم الزائر ان موضوعا واحدا يشمل جميع الموضوعات المثبتة
شكرا على المرور والتقييم

@TAHK كتب:
بصراحه اخي العزيز يعتبر هذا الموضوع موسعه لكل صواريخ جو-جو في العالم ..............

ومن اشد الصواريخ التي اعجب بها بالطبع R40 لانه على معشوقتي الخفيفه MIG25 .

ولق تقيم مستحق رغم انه لن يصف المجهود الذي بذلته .
شكرا يا ستالين
الار 40 اثقل صواريخ الجو جو متوسطة المدى واختيارك غريب نوعا ما
انا شخصيا افضل ما بين الروس صاروخي R37 & R27
الرجوع الى أعلى الصفحة اذهب الى الأسفل
mi-17

المشرف العام
فريق

المشرف العام  فريق
avatar



الـبلد :
المزاج : الحمد لله
التسجيل : 23/02/2013
عدد المساهمات : 27206
معدل النشاط : 33872
التقييم : 1342
الدبـــابة :
الطـــائرة :
المروحية :





مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 17:05

اخي مانفريد الصاروخي

شكرا جزيلا على الموضوع والف مبروك على تثبيته وبالفعل يعد مرجعا لنا في كل صواريخ الجو-جو التي في الخدمه تقريبا

ما اثار انتباهي هو الصناعه الاسرائيليه المتميزه والمتطوره  خصوصا للصواريخ قصيرة المدى

سؤال :

لماذا ارى اهتماما بالصواريخ الجو-جو بعيدة المدى  في روسيا اكثر من امريكا ؟

تقييم متواضع للغايه

تحياتي
الرجوع الى أعلى الصفحة اذهب الى الأسفل
TAHK

مشرف سابق
لـــواء

مشرف سابق  لـــواء
avatar



الـبلد :
التسجيل : 29/07/2013
عدد المساهمات : 10276
معدل النشاط : 14420
التقييم : 672
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 17:10

@Manfred von richthofen كتب:
السلام عليكم ورحمة الله تعالى وبركاته
اشكر الاخوة المشرفين على تثبيت الموضوع واتمنى ان يجد الكل ضالته هنا


الاشعة الحمراء تستخدم دائما في الصوايخ قصيرة المدى وهي تهتم بالانبعاثات الحرارية الصادرة من الطائرة  من المحرك خصوصا مما يجعل لاشعة الحمراء الوسيلة المثالية للصواريخ القصيرة لان الحرارة تتبد نوعا ما من المديات الطويلة لهذا ايضا نجد بعض الصواريخ الطويلة والقصيرة المدى تعتمد في مرحلتها الاخيرة على التتبع بالاشعة تحت الحمراء



اتراح جيد لكن كل قسم من الاقسام يحتاج لان تكون المواضيع المثبتة على الواجهة فربما لا يعلم الزائر ان موضوعا واحدا يشمل جميع الموضوعات المثبتة
شكرا على المرور والتقييم

شكرا يا ستالين
الار 40 اثقل صواريخ الجو جو متوسطة المدى واختيارك غريب نوعا ما
انا شخصيا افضل ما بين الروس صاروخي R37 & R27
لا يمكن ان انسى انه شطر F18 في حرب الخليج .
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Manfred von richthofen

رائـــد
رائـــد
avatar



الـبلد :
المهنة : ALPHA
المزاج : Sieg Heil
التسجيل : 12/05/2013
عدد المساهمات : 983
معدل النشاط : 1582
التقييم : 282
الدبـــابة :
الطـــائرة :
المروحية :





مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 17:40

@mi-17 كتب:
اخي مانفريد الصاروخي

شكرا جزيلا على الموضوع والف مبروك على تثبيته وبالفعل يعد مرجعا لنا في كل صواريخ الجو-جو التي في الخدمه تقريبا

ما اثار انتباهي هو الصناعه الاسرائيليه المتميزه والمتطوره  خصوصا للصواريخ قصيرة المدى

سؤال :

لماذا ارى اهتماما بالصواريخ الجو-جو بعيدة المدى  في روسيا اكثر من امريكا ؟

تقييم متواضع للغايه

تحياتي
مرحبا مراقبنا العزيز مي 17
جميل مانفريد الصاروخي انا بدات اعشق الصواريخ عموما
يمكنك ان تقول ان الصواريخ الاسرائيلية  مثل عائلة البايثون هي الاشد فتكا بجميع الصواريخ قصيرة المى مناصفة مع العملاق الروسي ار 73 والسايدوندر وحت ان صواريخ جو جو الصينية تقليد للاسرائيلية فمثلا صاروخ PL 8 مشتق من البايثون 3 الاسرائيلي وهذا يعود لتطور الصناعات العسكرية الاسرائيلية وتقنيتها العالية جدا وهناك اسلحة جو مختلفة تستخدم الصواريخ الجو جو الاسرائيلية مثل سلاح الجو الارجنتيمي والكولومبي والبوليفي والبرازيلي والتشيلي والصيني والاكوادوري وغيرها
اما بنسبة سؤالك حول الصواريخ طويلة المدى فالروس اهتمو بها دون العالم لمكافحة الطائرات الثقيلة الامريكية ولتزويد المقاتلات الاعتراضية بها فمثلا الار 37 صمم اساسا للميغ 31 الاعتراضية الرهيبة والار 172 مصمم للدور المضا لطائرات الاواكس والقاذفات الثقيلة والصهاريج
@TAHK كتب:


لا يمكن ان انسى انه شطر F18 في حرب الخليج .
ويا له من اسقاط مقاتلة لمقاتلة اكثر حداثة
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Syrian Armed Forces

لـــواء
لـــواء
avatar



الـبلد :
المهنة : طبيب
المزاج : علماني لمن يفهم معنى العلمانية
التسجيل : 06/08/2012
عدد المساهمات : 2416
معدل النشاط : 2428
التقييم : 244
الدبـــابة :
الطـــائرة :
المروحية :





مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 18:21

سبقني الأخ مي 17 و أطلق عليك لقب مانفريد الصاروخي
على كل حال حبذا لو تقوم بإجراء موضوع مقارنة فنية بين الأمرام باحدث نسخه و الآر 77 بأحدث نسخة له أيضا
تقييم مستحق +
الرجوع الى أعلى الصفحة اذهب الى الأسفل
abojo

مشرف سابق
لـــواء

مشرف سابق  لـــواء
avatar



الـبلد :
العمر : 37
المزاج : أخيرا متفائل بالمستقبل !!
التسجيل : 31/03/2011
عدد المساهمات : 7146
معدل النشاط : 6446
التقييم : 969
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 18:35

موضوع  مميز جدا ويستحق التثبيت ...تقبل تقييمي +

صواريخ الجو-جو هي أحد أهم  محددات التفوق الجوي وهي أيضا  جزء لا يمكن إهماله
عند التفكير في شراء أي مقاتلة اليوم فليس المهم أن  تسأل أي مقاتلة سأشتري بل السؤال
الصحيح أي منظومة (مقاتلة-صاروخ) سأشتري ..

اليوم الصواريخ العاملة في مدى ال BVR أصبحت الأهم والأكثر تأثيرا فقد أصبح القتال القريب
لا يمثل أكثر من 10% من المعارك الجوية الحديثة وذلك طبعا نتيجة تطور أجهزة الرادار
التي تحملها  المقاتلات وأيضا نتيجة التطور الكبير في الصواريخ
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Manfred von richthofen

رائـــد
رائـــد
avatar



الـبلد :
المهنة : ALPHA
المزاج : Sieg Heil
التسجيل : 12/05/2013
عدد المساهمات : 983
معدل النشاط : 1582
التقييم : 282
الدبـــابة :
الطـــائرة :
المروحية :





مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 19:13

@Syrian Armed Forces كتب:
سبقني الأخ مي 17 و أطلق عليك لقب مانفريد الصاروخي
على كل حال حبذا لو تقوم بإجراء موضوع مقارنة فنية بين الأمرام باحدث نسخه و الآر 77 بأحدث نسخة له أيضا
تقييم مستحق +
السلام عليكم
شكرا على المرور والتقييم
اظن ان مانفريد الصاروخي سيصبح لقبي المعتمد قريبا بالمنتدى
بخصوص المقارنة بين الامرام والار 77 فافضل نسخة من الامرام اتية في الطريق AIM120-D اما افضل نسخ الروسي الافعى  R77 MPDواذا اردنا مقارنة بسيطة وارتجالية فالامرام ذو مدى اوسع حوالي 180 كيلومترا مقابل 160-170 للافعى وفق مصادر غير دقيقة لكنه الارجح اما بالنسبة للسرعة   فهما متساويان تقريبا والتفوق ياتي لصالح الافعى في نقاط منها :
1- انه مزود بباحثين راداري  وباحث حراري خصوصا في الجزء الاخير من الرحلة حيث يعمل بها مثل الصواريخ قصيرة المدى  في حين الامرام بباحث راداري فقط
2-ونظريا يستطيع الافعى التصدي للصواريخ متوسطة وطويلة المدى لكن عمليا لم يجرب اي ان يمنكه التصدي للامرام
عمواما انا اميل للافعى رغم ان الامرام صاروخ ليس بالرائع نظريا لكن عمليا يعد اسطورة الصواريخ المتوسطة المدى
@abojo كتب:
موضوع  مميز جدا ويستحق التثبيت ...تقبل تقييمي +

صواريخ الجو-جو هي أحد أهم  محددات التفوق الجوي وهي أيضا  جزء لا يمكن إهماله
عند التفكير في شراء أي مقاتلة اليوم فليس المهم أن  تسأل أي مقاتلة سأشتري بل السؤال
الصحيح أي منظومة (مقاتلة-صاروخ) سأشتري ..

اليوم الصواريخ العاملة في مدى ال BVR أصبحت الأهم والأكثر تأثيرا فقد أصبح القتال القريب
لا يمثل أكثر من 10% من المعارك الجوية الحديثة وذلك طبعا نتيجة تطور أجهزة الرادار
التي تحملها  المقاتلات وأيضا نتيجة التطور الكبير في الصواريخ
نقطة من حديثك ذكرتني بان الاف 16 المصرية منزوعة الامرام وهذا اثر على قدرات القتال من خارج المدى بالنسبة لها
اما بالنسبة لقولك بان القتال من خارج المدى تطور لتطور الصاريخ اقول ايضا ان القتال التلاحمي سيتمر طويلا لنه هناك ايضا تطور في تصميم الطائرات ومقاومة الرادارات فمثلا اذا تلاقت اف22 ضد اف 22 فلن يحسم الامر من خارج المدى هذا مستحيل تماما !!!!
شرفني مرورك يا استاذ ابوجو 36 14
الرجوع الى أعلى الصفحة اذهب الى الأسفل
abojo

مشرف سابق
لـــواء

مشرف سابق  لـــواء
avatar



الـبلد :
العمر : 37
المزاج : أخيرا متفائل بالمستقبل !!
التسجيل : 31/03/2011
عدد المساهمات : 7146
معدل النشاط : 6446
التقييم : 969
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    السبت 19 أكتوبر 2013 - 19:44

اقتباس :
نقطة من حديثك ذكرتني بان الاف 16 المصرية منزوعة الامرام وهذا اثر على قدرات القتال من خارج المدى بالنسبة لها
اما بالنسبة لقولك بان القتال من خارج المدى تطور لتطور الصاريخ اقول ايضا ان القتال التلاحمي سيتمر طويلا لنه هناك ايضا تطور في تصميم الطائرات ومقاومة الرادارات فمثلا اذا تلاقت اف22 ضد اف 22 فلن يحسم الامر من خارج المدى هذا مستحيل تماما !!!!
شرفني مرورك يا استاذ ابوجو
أتفق معك  في نقطة ال F16 المصرية ...
ولكن أختلف معك في المثال الذي ضربته بخصوص القتال التلاحمي
فالأمثلة لا تضرب بالإستثناءات بمعنى أن الرابتور هي إستثناء وحيد وفريد في عالم المقاتلات اليوم
وهي فعلا المقاتلة الوحيدة التي يستحيل أن تسقطها في مدى ال BVR ولكن الرابتور لا تمتلكها إلا
أمريكا ولن تمتلكها أي دولة أخرى نظرا لأنها غير قابلة للتصدير بحكم القانون إذل لن تقابل الرابتور
نفسها !
أي مقاتلة أخرى يمكن جدا أن تسقط من مدى ال  BVR بما في ذلك مقاتلات الجيل الخامس الأخرى
مثل الباك فا وال F35  فلكل منهما RCS يسمح بالإطباق عليهما من مدى يزيد عن 50 كم أي خارج
مدى الرصد البصري  BVR ...
القتال في مدى ال BVR هو المستقبل لهذ ا تجد أن الطائرات عادة لا تحمل أكثر من صاروخين قصيريي
المدى مثل السايدوندر  أو ال R73 بينما تحمل 4 أو 6 صواريخ متوسطة المدى لأن صواريخ القتال القريب
أصبحت نوعا من الإحتياط وليست التسليح الأساسي لمقاتلة اليوم ويزيد وجود طائرات الإنذار المبكر من صعوبة
الوصول للقتال القريب ...

الرجوع الى أعلى الصفحة اذهب الى الأسفل
Manfred von richthofen

رائـــد
رائـــد
avatar



الـبلد :
المهنة : ALPHA
المزاج : Sieg Heil
التسجيل : 12/05/2013
عدد المساهمات : 983
معدل النشاط : 1582
التقييم : 282
الدبـــابة :
الطـــائرة :
المروحية :





مُساهمةموضوع: رد: موسوعة الصواريخ الجو جو العالمية    الخميس 24 أكتوبر 2013 - 20:24

@abojo كتب:

أتفق معك  في نقطة ال F16 المصرية ...
ولكن أختلف معك في المثال الذي ضربته بخصوص القتال التلاحمي
فالأمثلة لا تضرب بالإستثناءات بمعنى أن الرابتور هي إستثناء وحيد وفريد في عالم المقاتلات اليوم
وهي فعلا المقاتلة الوحيدة التي يستحيل أن تسقطها في مدى ال BVR ولكن الرابتور لا تمتلكها إلا
أمريكا ولن تمتلكها أي دولة أخرى نظرا لأنها غير قابلة للتصدير بحكم القانون إذل لن تقابل الرابتور
نفسها !
أي مقاتلة أخرى يمكن جدا أن تسقط من مدى ال  BVR بما في ذلك مقاتلات الجيل الخامس الأخرى
مثل الباك فا وال F35  فلكل منهما RCS يسمح بالإطباق عليهما من مدى يزيد عن 50 كم أي خارج
مدى الرصد البصري  BVR ...
القتال في مدى ال BVR هو المستقبل لهذ ا تجد أن الطائرات عادة لا تحمل أكثر من صاروخين قصيريي
المدى مثل السايدوندر  أو ال R73 بينما تحمل 4 أو 6 صواريخ متوسطة المدى لأن صواريخ القتال القريب
أصبحت نوعا من الإحتياط وليست التسليح الأساسي لمقاتلة اليوم ويزيد وجود طائرات الإنذار المبكر من صعوبة
الوصول للقتال القريب ...

ربما تعتبر الرابتور استثناء وقتال رابتور ضد رابتور مستحيل
لكن ماذا لو اخذنا سيناريوهات اخرى
مثلا سو 35 ضد سو 35 كلا المقاتلاتان يصمتهما الرادارية في حدود 2 متر وهذا يعني ان اي مقاتلة ستكتشف الاخرى من مسافة 300 كلم التسليح واحد تقريبا ويمكن تحييد الصواريخ الطويلة والمتوسطة المدى بالمناورات الحادة جدا او يمكن التصدي لها بالصواريخ القصيرة المدى مثلا !!!
وايضا كلما  تطورت الرادارت وانظمة الرصد الاخرى والصواريخ فستتطور وربما بسرعة اعلى اجهزة التشويش والافلات من الصواريخ وربما تزداد قوة مقاومة الجاذبية للطائرات
تحياتي
الرجوع الى أعلى الصفحة اذهب الى الأسفل


موسوعة الصواريخ الجو جو العالمية

استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة
صفحة 1 من اصل 1

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
منتدى الجيش العربي Arab Army Forum :: الأقســـام العسكريـــة :: القوات الجوية - Air Force & Aviation :: تسليح الطائرات-
التعليقات المنشورة لا تعبر عن رأي ادارة الموقع ولا نتحمل أي مسؤولية قانونية حيال ذلك ويتحمل كاتبها مسؤولية النشر

Powered by Arab Army. Copyright © 2017
