مُساهمةموضوع: تقنية الاستشعار عن بعد وثورة الاستكشافات الواعدة Remote Sensing    الخميس 13 ديسمبر 2012 - 14:02

في هذا العصر المتسم بالتطور و التقدم في مجالات المعرفة الإنسانية و التغيرات العظيمة في مجالات الاتصال و التكنولوجيا ، و عظم المنافسة الاقتصادية ، صار التوجه نحو دفع الكفاءة متطلباً و هدفاً أساسياً لكل المؤسسات و الدول و أصبح لزاماً على كل من أراد التفوق و التقدم على كافة الأصعدة العلمية و الوظيفية ، أن يتسلح بالمعرفة المتعمقة ، و المقدرات المتنوعة و القابلية و المواكبة و المنافسة . لقد غدونا في عصر لا يعرف اليأس و أضحت فيه التقانات تجدد بمتواليات هندسية و أخذت المعرفة تتسارع مع الأنفاس و غدا الشعار في كل مكان: "المعرفة هي القوة ، التكنولوجيا هي المحرك" وفي المشاريع الهندسية لا يعتمد نجاح هذه المشاريع على المعرفة العلمية و العملية بالعلوم الهندسية فقط ، بل لا بد لإنجاح هذه المشاريع الهندسية و خاصة في مجال استكشاف و استخراج الخامات من ربط المعلومات الهندسية بمعلومات وفيرة في مجالات الإدارة و الاقتصاد و أدوات اتخاذ القرار و هكذا لا يتم اتخاذ قرار تنفيذ هذه المشاريع الضخمة إلا و فق معطيات الجدوى الاقتصادية. و حتى يتم تحديد دراسة جدوى المشاريع التعدينية يتطلب ذلك دراسة جيولوجية كاملة عن المنطقة بما يسمى (Regional geology) ثم يتتبعها البحث الجيوكيميائي (Geochemistry) و البحث الجيوفيزيقي (Geophysics) و الكثير من العمليات مثل الاستشعار عن بعد (Remotesence) و الذي أتاح الحصول على ملايين المرئيات التي إستخدمت لدراسة و تقييم موارد الأرض الطبيعية والمراقبات الملاحية والميدانية والاستخدامات الاستراتيجية و العسكرية لابعد مدى و التعمق في اقاصي الفضاء الخارجي بسرعة الضوء نفسه.


عودة تاريخية الى نشأءة علم الاستشعار

يعتبر أبسط أجهزة الاستشعار عن بعد حالياً هي آلة التصوير العادية التي تستخدم الضوء المنعكس عن الأجسام تماماً كالعين البشرية وقد شرحت الآلية مسبقاً مند حوالى سنة 411هـ/ 1021م على يد العالم العربي المسلم و مؤسس علم البصريات ابن الهيثم. لتظهر بعد تطورات خاطفة لعلم الضوئيات 1887م ظهرت فكرة استخدام الموجات الكهرومغناطيسية لكشف الأهداف مع اكتشاف الأمواج الكهرومغناطيسية على يد الفيزيائي الألماني هنيرتش هيرتز (Heinrich Hertz) والذي اكتشف أيضا أن هذه الأمواج تنعكس عند اصطدامها بالأجسام المعدنية والعازلة. وفي عام 1903م تمكن المهندس الألماني كريستيان هولسماير (Christian Hulsmeyer) من إجراء تجربه تمكن من خلالها كشف وجود سفينة من خلال الضباب ولكن دون تحديد المسافة. وفي عام 1921م تمكن ألبرت هول (Albert Hull) من اختراع أول أشكال الصمام الإلكتروني المسمى بالمجنيترون (Magnetron) وهو مذبذب قادر على توليد ترددات عالية جدا وبقدرات عالية. وفي عام 1922م ظهر أول نظام لرادار طويل المدى نسبيا على يـــدي العـــالم الايطالي المشهور ماركوني (Marconi). وفي عام 1930م تمكن المهندس الأمريكي هايلاند (Lawrence A. Hyland) وهو في مختبر البحرية الأمريكية من كشف أول طائرة باستخدام ما يسمى نظام كشف الأهداف بالراديو (الأمواج الكهرومغناطيسية) وكان التردد المستخدم ثلاثة وثلاثين ميجاهيرتز. وفي عام 1934م تمكنت البحرية الأمريكية من تصميم أول رادار نبضي لكشف وجود الطائرات دون تحديد بعدها وكان يعمل على تردد ستين ميجاهيرتز وقد وصل مداه لأربعين كيلومتر. وفي 1935 حصل العالم الإنكليزي واتسون واط (Watson-Watt) على براءة اختراع لرادار يستطيع أن يحدد المسافة. وفي عام 1936م تم اختراع صمام إلكتروني آخر وهو الكلايسترون (Klystron) والذي يستخدم لتوليد وتضخيم الإشارات في نطاق الأمواج الدقيقة وقد لعب مع الميجنيترون دورا كبيرا في تطوير أنظمة الرادار الحديثة. وفي عام 1937م تم تركيب أول رادار على ظهر المدمرة الأمريكية "ليري" وظهرت كذلك الرادارات التي تتحكم في المدافع المضادة للطائرات الحربية ورادارات الإنذار المبكر بعيدة المدى. وفي عام 1939م تم اختراع المجنيترون ذي الفجوة (cavity magnetron) على يد المهندسين البريطانيين جون راندال وهاري بوت (John Randall & Harry Boot) وهذا المولد وعلى العكس من المجنيترون العادي قادر على توليد ترددات في منطقة الميكروويف وقادر كذلك على إنتاج قدرات كبيرة جدا تصل لمئات الكيلوطات. لقد كان هذا الاختراع الأساس التي قامت عليه أنظمة الرادار الحديث حيث تتطلب الرادارات ترددات وقدرات بث عالية جدا فالترددات العالية تلزم لتصغير حجم الهوائيات وكذلك لتقليل عرض أشعة الرادار لزيادة دقة تحديد موقع الهدف أما قدرات البث العالية فتلزم لزيادة المدى الذي يمكن للرادار أن يكشف ضمنه الأهداف. ولقد تم خلال الحرب العالمية الثانية (1939-1945م) تطوير الرادارات بشكل كبير جدا بسبب الحاجة الماسة لها وقد تمكن الأمريكان من تصنيع رادار يعمل على تردد ثلاثة جيقاهيرتز باستخدام المجنيترون بينما كانت جميع الرادارات الألمانية تعمل على ترددات دون واحد جيقاهيرتز مما ساعد في انتصار الحلفاء على ألمانيا. وفي عام 1946م تم استخدام الرادار لقياس بعد القمر عن الأرض. وخلال السنوات التي تلت الحرب بدأ باستخدام الرادارات في التطبيقات المدنية المختلفة كمراقبة الملاحة الجوية والبحرية وفي الأرصاد الجوية وفي استكشاف الفضاء ودراسة التضاريس الأرضية. وفي عام 1954م تم إنتاج أول رادار يعمل بنظام دوبلر حيث يمكنه تحديد سرعة الأهداف المتحركة. ومع ظهور الحواسيب والمتحكمات الدقيقة ومعالجات الإشارات الرقمية طرأت تحسينات كثيرة على أنظمة الرادار من حيث التحكم بالرادار لغرض متابعة الأهداف ومن حيث القدرة على استخلاص معلومات كثيرة من الإشارات المرتدة عن الأهداف. خلال الحرب الباردة بين القطبين كانت الأقمار الاصطناعية تعتبر من الإنجازات العلمية التي يحيطها هالة كبيرة من السرية والغموض حيث انحصر استخدامها في بادئ الأمر على الأغراض العسكرية فقط مثل أعمال الملاحة البحرية والمراقبة الجوية وعمليات التجسس، أما الآن فقد أصبحت تمثل جزءا ضروريا من حياتنا اليومية وتعددت استخداماتها لتشمل مجالات عديدة مثل الاستعانة بها للتنبؤ بالأحوال الجوية والاستقبال التلفزيوني الفضائي فضلا عن الاتصالات الهاتفية التي تتم بين الملايين من الناس بمختلف دول العالم.

جهاز الاستشعار «المستشعر» sensor:


جهاز الاستشعار هو أداة يمكنها أن تستقبل وتسجل الأشعة المنعكسة عن المادة المدروسة أو المنبعثة منها ضمن مجال طيفي واحد أو عدة مجالات طيفية (الشكل 1). وقد تم تصميم مستشعرات خاصة لدراسة الأرض من الفضاء تتلاءم مع النوافذ الجوية. وفي حالات خاصة يتم تصميم مستشعرات نوعية تتلاءم مع الجو أو طبيعة الدراسة، ويمكن تقسيم المستشعرات إلى ما يلي: ـ كاميرات الفيديو والتصوير الجوي وكاميرات التصوير الفضائي. ـ أجهزة قياس الأشعة (الراديومتر) التي تسجل الأشعة ضمن نطاقات طيفية معينة. ـ أجهزة قياس الطيف (سبيكترومتر) التي تسجل الأشعة ضمن مجال طيفي معين. ـ المواسح مثل الماسح المتعدد الأطياف S.S.M والماسح الغرضي (أو الموضوعي) M.T المحمولة على متن السواتل لاندسات، وهذه المواسح لاتستخدم أفلام التصوير في تسجيل الأشعة ولكن تقوم بعملية مسح لمنطقة منتظمة من الأرض، وقد مكَّن هذا النظام من تسجيل المعطيات على أقراص حاسوب ممغنطة باستخدام أرقام افتراضية تمثل مختلف الشدات اللونية للأهداف المدروسة، وتراوح قيم هذه الشدات بين 0 و255 درجة من اللون الرمادي لمختلف المجالات الطيفية ويتم تسجيل شدة السطوع لأصغر مساحة يمكن تمييزها على الأرض. ولكل مستشعر أربع قدرات تمييز هي: ـ قدرة التمييز المكاني: وهي أصغر مساحة يمكن أن يميزها المستشعر على سطح الأرض وتدعى عنصر الصورة pixel. ـ قدرة التمييز الطيفي: وهي عدد النطاقات الطيفية التي يمكن أن يسجلها المستشعر. ـ قدرة التمييز الإشعاعي: وهي أصغر كمية من الطاقة يمكن أن يسجلها المستشعر، والقيمة الإشعاعية أو شدة سطوع عنصر الصورة «البيكسل» هي معدل القيمة الإشعاعية الواردة من أجزاء البيكسل كافة. ـ قدرة التمييز الزمني: وهي المدة الزمنية الفاصلة بين المسح والآخر للمنطقة نفسها. أي المدة الفاصلة بين الزيارة والأخرى للمنطقة من قبل الساتل الصنعي. وتجدر الإشارة إلى أن المستشعرات تقسم إلى نوعين من حيث اعتمادها على مصدر الطاقة.

العناصر الفيزيائية للاستشعار عن بُعد:
مصدر الطاقة: ليس الضوء المرئي وحده شكلاً من أشكال الطاقة الكهرمغنطيسية، فالأشعة تحت الحمراء والأشعة فوق البنفسجية والأشعة السينية وأشعة غاما هي أشكال أخرى مألوفة لهذه الطاقة تشع طبقاً لنظرية الموجات الكهرمغنطيسية الأساسية (الشكل2 ).
http://www.herosh.com/download/11042257/312-4.jpg.html

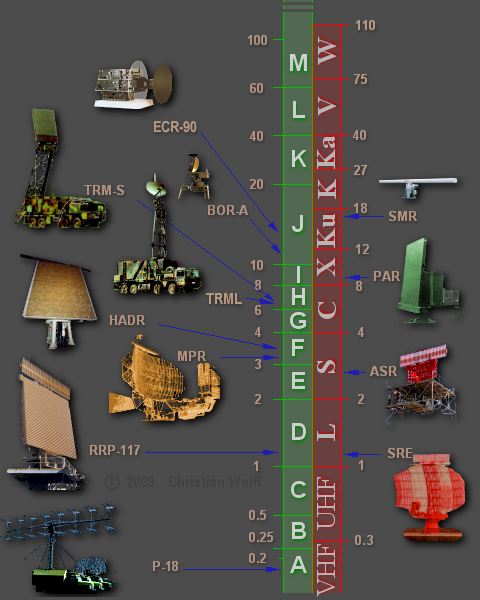

الشكل 3 مخطط توضيحي لجميع نطق ترددات الانظمة الرادارية وبما فيها الأقمار الصناعية


الاستشعار عن بُعد remote sensing


يعرف الاستشعار عن بعد بأنة مجموعة التقنيات والوسائل المتقدمة التي تستخدم لدراسة الظاهرات علي سطح الارض او اي كوكب اخر عن بعد دون ان يكون هنالك تماس فيزيائي مباشر معهما عن طريق متحسسات خاصة محمولة على متن أقمار اصطناعية أو طائرات خاصة. حيث ان هذة المستشعرات عبارة عن ماسحات إلكترونية وكاميرات متحسسة لعدة أطياف كهرومغناطيسية أو أجهزه التقاط رادارية وحرارية أو ليزرية وغيرها . وتستخدم هذه المستشعرات مجالات مختلفة من الطيف الكهرومغناطيسي يبداء من الاشعة تحت البنفسجية مرورا بالطيف المرئي و الاشعة تحت الحمراء والرادر وغيرها. حيث تهدف عملية المسح الطيفي لتحديد خصائص الهدف او الظاهرة المدروسة حيث تستقبل المعلومات المسجلة بواسطة القمر الاصطناعي في محطات الاستقبال الأرضية ثم تعالج بواسطة الحاسبات طبقاً لأنظمة وبرامج خاصة يتم تقديمها على شكل صور فضائية رقمية ليتم تحليلها إحصائياً أو بصريا لتعرض نتائجها علي هيئة تقرير يحوي احصائات وخرائط متعددة الاستخدامات.


مكونات نظام الرادار


جميع أنظمة الرادار تعتمد في عملها على مبدأ الارسال والاستقبال ، ولكن هناك أنواع متــعددة مــن أنظمة الرادار لاختلاف طبيــعة الاســـتخدام وهي الشكل 4:



* "الرادار البسيط" وهو ابسط أنواع الرادار، في هذا النظام يقوم المحول بإرسال إشارات كهربائية متقطعة بفاصل زمني معين، وفي هذه الفواصل يقوم باستقبال صدى الموجات المنعكسة من الأجسام. ومعظم هذه الرادارات يتحرك هوائيها دائرياً حول نفسه، وهي ممتازة لتحديد مكان الأجسام وليست دقيقة جدا في تحديد السرعة.



* "الرادار المستمر" وهذا النوع يرسل الموجات باستمرار ودون انقطاع، وهي ممتازة في تحديد السرعة والاتجاه ولكن ليست دقيقة في تحديد المكان مثل الرادار البسيط، وبعض الأنظمة تقوم بضم النظامين معاً للتوصل إلى الحل الأمثل.



* "رادار التصويب" وهذا الرادار يستخدم في تقفي الأهداف الأرضية من الجو...



"رادار النظام المرحلي" معظم الرادارات تحتوي على واحد هوائي كبير ولكن يستطيع أن يتم دورة حول نفسه كما جاء سابقاً، ولكن هذا الرادار يحتوي على عدد من الهوائيات الصغيرة كل منها يستطيع أن يدور حول نفسه دورة كاملة، فبعد تحديد اتجاه كل هوائي يقوم المستقبل باستقبال إشارات كل هوائي ثم جمعها جميعا لتكون كإشارة واحدة، ما يميز هذا النوع هو أنه لو كان لديك رادار نظام مرحلي كبير جدا تستطيع تغيير اتجاهه أسرع من أي رادار آخر.



* "الرادار الفرعي" نظام الرادار الذي يرسل أشعة ثم يستقبل الصدى يسمى بالرادار الأساسي، وهناك نوع آخر يسمى الفرعي، يعمل مثل الأساسي لكن بالإضافة إلى أنه يقرأ موجات الرادار المشفرة، فيرسل موجات مشفرة للطائرة وهي عبارة عن أسئلة رقمية ويستقبل من الطائرة أجوبة خاصة مثل هوية الطائرة ومن أي دولة، وذلك لكي تتعرف الدفاعات الجوية عليها وتحدد إن كانت مسالمة أم عدائية، حركة المرور الجوي تعتمد بشكل أساسي على هذا النوع من الرادارات.

الرجوع الى أعلى الصفحة اذهب الى الأسفل
ahmeda

عمـــيد
عمـــيد



الـبلد :
التسجيل : 30/06/2012
عدد المساهمات : 1523
معدل النشاط : 1630
التقييم : 144
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: تقنية الاستشعار عن بعد وثورة الاستكشافات الواعدة Remote Sensing    الإثنين 18 فبراير 2013 - 21:44

موضوع رائع
