مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الأربعاء 27 أغسطس 2008 - 14:13

الجزء الثالث .......
الاسلحة الصينية التى تستطيع الـ J-10 التعامل معها ....

PL-8
صاروخ جو - جو قصير المدى قائم على التصميم الاسرائيلى للصاروخ Python-3 والذى اشترت الصين تصميماته وتكنولوجيا تصنيعه من اسرائيل عام 1985 .
والصاروخ الذى يعمل بالآشعة تحت الحمراء يتميز بزعانفة القوية التى توفر له الثبات والمناورة العالية , وقد خضع الـ
PL-8 للتطوير عام 2005 لزيادة قدرت الباحث والدقة والتى وصلت طبقا لبعض المصادر لنسبة 95% .
وقد انتهت الصين مؤخرا من انتاج نسخ منه جو - سطح و لكنها لم تدخل مرحلة الانتاج بعد ولم يعلن عن مواصفاتها .

مواصفات

طول الصاروخ
2.99m
قطر الصاروخ
0.16m
المسافة بين الاجنحة
0.81m
وزن الصاروخ
115kg
وزن الرأس
10kg
الدفع
محرك وقود صلب
السرعة
Mach 3.5

حد المناورة G
35G

المدى
0.5~15 km
يعمل على الطائرات
J-7E/G, J-8B/D, J-10




PL-9
صاروخ جو - جو قصير المدى يعتمد على دمج مكونات صينية مع الرأس الباحث للـ Python-3 بعد تطويرها .
ولا يعتبر الـ
PL-9 تطوير للـ PL-8 , ولكنه مشروع مستقل وان كانت البداية فى نفس التوقيت .....
وقد تم تطوير الصاروخ للنسخه
PL-9 C وشمل التطوير تحسين قنوات الباحث وبرمجة رقمية اعلى لإحتمالية إصابة اكبروقدرة اعلى على مقاومة التشويش الحرارى وزيادة المدى والصاروخ معد للتصدير لنيجيريا وبنجلاديش وناميبيا
.

مواصفات

طول الصاروخ
2.90m
قطر الصاروخ
0.157m
المسافة بين الاجنحة
0.65m
وزن الصاروخ
PL-9 115kg
PL-9C 123 kg
وزن الرأس
PL-9 10kg
PL-9C 12kg
الدفع
محرك وقود صلب
السرعة
Mach 3.5
حد المناورة G
PL-9 35G
PL-9C 40G
المدى
PL-9 0.5~5km
PL-9C 0.5~22km
يعمل على الطائرات
J-7E/G, J-8B/D, J-10




PL-11
صاروخ جو - جو متوسط المدى يعتمد على الدمج بين الصاروخ الصينى HQ-61C والرأس المستخدمة فى الصاروخ الايطالى Aspide والذى هو فى الاساس تطوير للصاروخ الامريكى AIM-7 Sparrow ذو التوجية الرادارى النصف ايجابى semi-active .
وقد خضع الصاروخ للتحديث بزيادة المدى و راس حربى شظى اكثر قوة وزيادة قدرة الباحث تحت اسم
PL-11A .
واخيرا تم اصدار النسخة الاحدث تحت اسم
PL-11B ذات التوجية الرادارى الايجابى active radar - seeker , وزيادة المدى وقدرة عالية على المناورة والثبات .

مواصفات

طول الصاروخ
3.89m
قطر الصاروخ
0.208m
المسافة بين الاجنحة
0.68m
وزن الصاروخ
220kg
وزن الرأس
غير معروف
الدفع
محرك وقود صلب
السرعة
Mach 4
حد المناورة G
40G
المدى
40~75 km
يعمل على الطائرات
J-8B/D, J-10



PL-12
صاروخ جو - جو متوسط المدى يعتـبر بمثابة نسخـة صينيـة من الصاروخ الروسـى R-77/AA-12 .
بدء مشروع انتاج الصاروخ
PL-12 او (SD-10) فى عام 1997 PROJECT 129 واستمر العمل بالمشروع حتى عام 2005 , حيث اعتمدت الصين على دمج مكونات صينية مع الاستعانة بتصميم R-77 و بتكنولوجيا روسية لانتاج الباحث والرأس وبعد 11 تجربة ناجحة دخل الصاروخ الخدمة الفعلية فى القوات الجوية الصينية .
و الصاروخ ذو التوجية الراداري الايجابى
“fire and forget” او اضرب وانسى .

مواصفات

طول الصاروخ
3,850m
قطر الصاروخ
0.203m
المسافة بين الاجنحة
0.674m
وزن الصاروخ
180kg
وزن الرأس
غير معروف
الدفع
محرك وقود صلب
السرعة
Mach 4
حد المناورة G
38G
المدى
50~70 km
يعمل على الطائرات
J-8F, J-10 , J-11B , FC-1


يتبع ...........



عدل سابقا من قبل m.fawzy في الخميس 28 أغسطس 2008 - 0:22 عدل 5 مرات
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Fawzy

خبير استراتيجي
خبير استراتيجي



الـبلد :
العمر : 37
المهنة : الادارة
المزاج : Rothmans
التسجيل : 19/08/2007
عدد المساهمات : 1959
معدل النشاط : 518
التقييم : 48
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الأربعاء 27 أغسطس 2008 - 23:07

YJ-8
عائلة كبيرة من الصواريخ الصينية مختلفة الاستخدامات , فمنها النسخة YJ-83 او C-802 جو - سطح وهى المستخدمة على الـ J-10 وهى تطوير للنسخة YJ-81 او C.801 سطح - سطح .
ويرى الصينيون ان الصاروخ
YJ-83 يماثل تقريبا الصاروخ الامريكى Harpoon فى الدقة والفاعلية .

والصاروخ يوجه بالقصور الذاتى فى المراحل الاولى وبعد ذلك يصبح ايجابى التوجية .

مواصفات

طول الصاروخ
6.392m
قطر الصاروخ
0.36m
المسافة بين الاجنحة
1.18m
وزن الصاروخ
715kg
وزن الرأس
165kgشديدة الانفجار
الدفع
محرك توربينى
السرعة
Mach .9
المدى
8~120 km
احتمالية الاصابة
70%


YJ-91
صاروخ مضاد للرادارات وهو نسخة صينية من الصاروخ الروسى Kh-31 .
والصاروخ سرعته Mach 3.5 والمدى الاقصى 130km على الارتفاعات العالية ولا توجد معلومات اخرى عنه .


حاضنات صواريخ غير موجهه

مواصفات

الطول
1.25m
العيار
90mm
وزن القذيفة
14.6~17.1 kg
وزن الرأس المتفجرة
4.8~5.6 kg
السرعة القصوى
Mach 2
المدى
7,000m
عدد الصواريخ فى الحاضنة
7 صواريخ



يتبع ...............
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Fawzy

خبير استراتيجي
خبير استراتيجي



الـبلد :
العمر : 37
المهنة : الادارة
المزاج : Rothmans
التسجيل : 19/08/2007
عدد المساهمات : 1959
معدل النشاط : 518
التقييم : 48
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الخميس 28 أغسطس 2008 - 22:32

شكرا للاخ المدير على التثبيت .............
الرجوع الى أعلى الصفحة اذهب الى الأسفل
gagagogo2008

عريـــف أول
عريـــف أول



الـبلد :
العمر : 36
المهنة : باحث في العلوم العسكرية
المزاج : هادئ تماماً
التسجيل : 01/08/2008
عدد المساهمات : 170
معدل النشاط : 4
التقييم : 0
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الإثنين 1 سبتمبر 2008 - 16:48

أنت مشكور كثيرا على الموضوع. 140

الرجوع الى أعلى الصفحة اذهب الى الأسفل
gagagogo2008

عريـــف أول
عريـــف أول



الـبلد :
العمر : 36
المهنة : باحث في العلوم العسكرية
المزاج : هادئ تماماً
التسجيل : 01/08/2008
عدد المساهمات : 170
معدل النشاط : 4
التقييم : 0
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الإثنين 1 سبتمبر 2008 - 16:54


الأفضل للطائرة الصينية J-10 لو كان تصميمها مخالف تماما لأي مقاتلة أخرى،
لأن ذلك يعطيها استقلالية ودعاية أكبر.ما رأيكم؟


الرجوع الى أعلى الصفحة اذهب الى الأسفل
TIGERSHARK

عمـــيد
عمـــيد



الـبلد :
العمر : 36
التسجيل : 04/01/2008
عدد المساهمات : 1629
معدل النشاط : 91
التقييم : 12
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الإثنين 1 سبتمبر 2008 - 21:15

الأفضل للطائرة الصينية J-10 لو كان تصميمها مخالف تماما لأي مقاتلة أخرى،
لأن ذلك يعطيها استقلالية ودعاية أكبر.ما رأيكم؟



الأهم أخى الكريم هو فعالية التصميم ونجاحه من توفير الثبات و الإنسيابيه

والمرونه فى المناوره ....إلخ

وإنتظر النسخ التاليه من المقاتله فمثلاً F -16 لا يتذكر أحد نسختها الأولى

الآن والتى كانت تسليحياً أقل من المتوسط.

وللعلم الصين تصنع مقاتلتها الشبحيه الآن إنطلاقاً من هذه المقاتله

وللأسف المعلومات المتوفره الآن قليله جداً حول هذا الموضوع.
الرجوع الى أعلى الصفحة اذهب الى الأسفل
gagagogo2008

عريـــف أول
عريـــف أول



الـبلد :
العمر : 36
المهنة : باحث في العلوم العسكرية
المزاج : هادئ تماماً
التسجيل : 01/08/2008
عدد المساهمات : 170
معدل النشاط : 4
التقييم : 0
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الإثنين 1 سبتمبر 2008 - 23:02

140 إليك Tigershark ، وشكرا على مداخلتك الطيبة.
الرجوع الى أعلى الصفحة اذهب الى الأسفل
النسر السوري الأول

رقـــيب أول
رقـــيب أول



الـبلد :
العمر : 28
المزاج : مشوش إلكترونيا
التسجيل : 03/09/2008
عدد المساهمات : 378
معدل النشاط : 111
التقييم : 1
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الثلاثاء 9 سبتمبر 2008 - 7:50

شكرا على الموضوع الجميل الجميل 1
و المضحك في الأمر أنه في حال حصلت مصر أو سوريا أو إيران على هذه الطائرة
فكأنما إسرائيل تسلح أعدائها لاحتواء هذه الطائرة على إلكترونيات إسرائيلية المنشأ
3
الرجوع الى أعلى الصفحة اذهب الى الأسفل
dedossss

رقـــيب
رقـــيب



الـبلد :
التسجيل : 01/06/2008
عدد المساهمات : 250
معدل النشاط : 40
التقييم : 2
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الجمعة 26 سبتمبر 2008 - 21:26

@النسر السوري الأول كتب:
شكرا على الموضوع الجميل الجميل 1
و المضحك في الأمر أنه في حال حصلت مصر أو سوريا أو إيران على هذه الطائرة
فكأنما إسرائيل تسلح أعدائها لاحتواء هذه الطائرة على إلكترونيات إسرائيلية المنشأ
3




كلامك صحيح
وموضوع ممتااااااااااااز جدا ومميز 24
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Fawzy

خبير استراتيجي
خبير استراتيجي



الـبلد :
العمر : 37
المهنة : الادارة
المزاج : Rothmans
التسجيل : 19/08/2007
عدد المساهمات : 1959
معدل النشاط : 518
التقييم : 48
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الجمعة 26 سبتمبر 2008 - 22:53

@النسر السوري الأول كتب:
شكرا على الموضوع الجميل الجميل 1
و المضحك في الأمر أنه في حال حصلت مصر أو سوريا أو إيران على هذه الطائرة
فكأنما إسرائيل تسلح أعدائها لاحتواء هذه الطائرة على إلكترونيات إسرائيلية المنشأ
3
شكرا على المرور اخى ولى توضيح ...........
الـ J-10 لا تحتوى على مكونات او الكترونيات صينية .............
تصميم الطائرة قائم على الدمج بين Mig-1,44 و Lavi والتى هى فى الاساس تقليد للـ F-16 , والاختلاف واضح فى مدخل الهواء للمحرك وتصميم الجناح الدلتا وإختلاف أنف الطائره وموقع الجنيحات .............
اما بالنسبة للمحرك والرادار فمصدرهم روسيا ..........
وفيما يخص التسليح تستطيع التعامل مع معظم الاسلحة الروسية KH-31&R-27RI&R27T1&R-37E , والصينية LS-6 PL-8 & PL-9 & PL-11 & PL-12YJ-8K &YJ-9LT-2 .............
اما اذا كنت تقصد الصاروخ PL-8 على اساس انه قائم على تصميم Python-3 الذى اشترته فى 1985 فقد طورته الصين عام 2005 و انتجت منه كذلك نسخه جو سطح ...........
اعتقد انه بعد 23 سنه من تصنيعه وتطويره لم يعد اسرائيلى ........
الرجوع الى أعلى الصفحة اذهب الى الأسفل
ذو الفقار

نقـــيب
نقـــيب



الـبلد :
التسجيل : 15/04/2008
عدد المساهمات : 839
معدل النشاط : 8
التقييم : 0
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الخميس 13 نوفمبر 2008 - 13:17

موضوع ممتاز ومفيد.... شكرا للأخوين Tigershark و M Fawzy وكذلك كل من أثرى الموضوع.... جزاكم الله جميعا خيرا.
الرجوع الى أعلى الصفحة اذهب الى الأسفل
TIGERSHARK

عمـــيد
عمـــيد



الـبلد :
العمر : 36
التسجيل : 04/01/2008
عدد المساهمات : 1629
معدل النشاط : 91
التقييم : 12
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الخميس 13 نوفمبر 2008 - 19:22

شكراً للأخوه qassim 02 و ذو الفقار

تحياتى
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Atlas

رقـــيب
رقـــيب



الـبلد :
العمر : 33
المهنة : Ex Legioner
المزاج : هادئ
التسجيل : 02/11/2008
عدد المساهمات : 224
معدل النشاط : 3
التقييم : 2
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الجمعة 14 نوفمبر 2008 - 16:37

على فكرة,إنتاج نسخه شبحية سيكون شيئا رائعا وسيكون ذو أثر كبير على سوق الطائرات الحربية forza china 122 .
الرجوع الى أعلى الصفحة اذهب الى الأسفل
NUMIDIA FORCE

عريـــف أول
عريـــف أول



الـبلد :
العمر : 30
المهنة : طالب جامعي
المزاج : متاقلم
التسجيل : 06/02/2009
عدد المساهمات : 134
معدل النشاط : -2
التقييم : -1
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الخميس 12 فبراير 2009 - 11:37

سلاح الجو الجزائري لا يهتم اطلاقا بالمقاتلة الصينية نظرا لعدم ثيقتهم في قدرتها و جودتها وانا ابن ظابط طيار -عقيد- في سلاح الجو الجزائري وهو يؤكد عدم ثقة الجزائرين في الطيران الصيني نظرا لعدم خبرته مقارنة بالدول الاخرى
الرجوع الى أعلى الصفحة اذهب الى الأسفل
The death or the victory

جــندي



الـبلد :
التسجيل : 16/10/2009
عدد المساهمات : 2
معدل النشاط : 2
التقييم : 1
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الجمعة 16 أكتوبر 2009 - 7:53

مافي أي حاحة للمقارنة مع f16 لأنو أي سلاح فيه تكنلوجيا روسية هوي الأفضل
والحروب ع مر السنين بينت هذا الأمر
الرجوع الى أعلى الصفحة اذهب الى الأسفل
شميزر

عريـــف
عريـــف



الـبلد :
المهنة : كابتن A320
المزاج : متقلب
التسجيل : 28/05/2010
عدد المساهمات : 56
معدل النشاط : 62
التقييم : 2
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   السبت 29 مايو 2010 - 22:40

معلومات قيمه...ولكن اعتقد ان الجانب التكنلوجي من اجهزه ومعدات وتسليح مهم أيضاً
الرجوع الى أعلى الصفحة اذهب الى الأسفل
الدرع المصرى

لـــواء
لـــواء



الـبلد :
التسجيل : 14/06/2010
عدد المساهمات : 5977
معدل النشاط : 6723
التقييم : 438
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الإثنين 13 سبتمبر 2010 - 21:42

صراحتا انا الان لا يمكننى ان اقول على هذه الطائره انها صينيه الصنع لانها تستعمل رادار و الكترونيات روسيه و كذالك محرك روسى نعم هى حصلت على رخصه انتاج لكن محدده لذالك على الصين ان تطور نسخها الخاصه من المحركات و الرادارات ايسا حتى تستطيع القول بان لديها صناعة طيران فمصر و حسب ما هو مكتوب فى الويكيبيديا اذا صح هذا المصدر تصنع جسم الميراج و تستورد المحرك AL31f2 وهو المستخدم على السوخوى 35 و تستخدم الرادار الفرنسى RDY2 المستخدم على الميراج 2000-9 بمعنى انها مثل الميراج الاماراتيه الا انها تستبدل المحرك الفرنسى بمحرك اخر اكثر قوه و ذو فوهات عادم متحركه و ذالك لزيادة سرعه و حمولة الطائره وقدرتها على المناوره اضافة الى ان هذا المحرك يتمتع بخاصية السوبر كروز ياااااااارب يكون هذا الكلام صحيح و عندها نقول ان بلدنا تصنع طائره من الجيل الرابع ++ تكتيكيه وفى انتظار السوخوى 35 للسياده الجويه

اقتباس :
Some unpublished news[which?]about Egypt managing a secret fighter project "Cairo-2000" since 1999,based on the Mirage-2000 with advanced light structure and a modifieduprated AL-31FM2 engine, with upgraded RDY-2 Radar and a defence aidsystem to meet Egypt's tactical fighter replacement of the MIG-21/F-7& Mirage-V.[citation needed]


الرجوع الى أعلى الصفحة اذهب الى الأسفل
حصن الاسلام

مســـاعد أول
مســـاعد أول



الـبلد :
العمر : 31
المزاج : هادىء نسبيا
التسجيل : 16/09/2010
عدد المساهمات : 560
معدل النشاط : 522
التقييم : 5
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الإثنين 8 نوفمبر 2010 - 16:43

موضوع هايل تايجر شارك والطائرةj10 الصينية
جامدة وافق رأى اخوانى الاعضاء بعمل مقارنة بينها
وبين f16
الرجوع الى أعلى الصفحة اذهب الى الأسفل
فهد المطيري

جــندي



الـبلد :
التسجيل : 23/07/2009
عدد المساهمات : 8
معدل النشاط : 8
التقييم : 0
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الثلاثاء 28 ديسمبر 2010 - 21:29

السلام عليكم

الصراحه مقاتله ممتازة ورائعه من التنين الصيني

وشكرا
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Field marshal

لـــواء
لـــواء



الـبلد :
المزاج : عصبى
التسجيل : 07/03/2011
عدد المساهمات : 2141
معدل النشاط : 2567
التقييم : 407
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره    الأحد 10 أبريل 2011 - 16:52

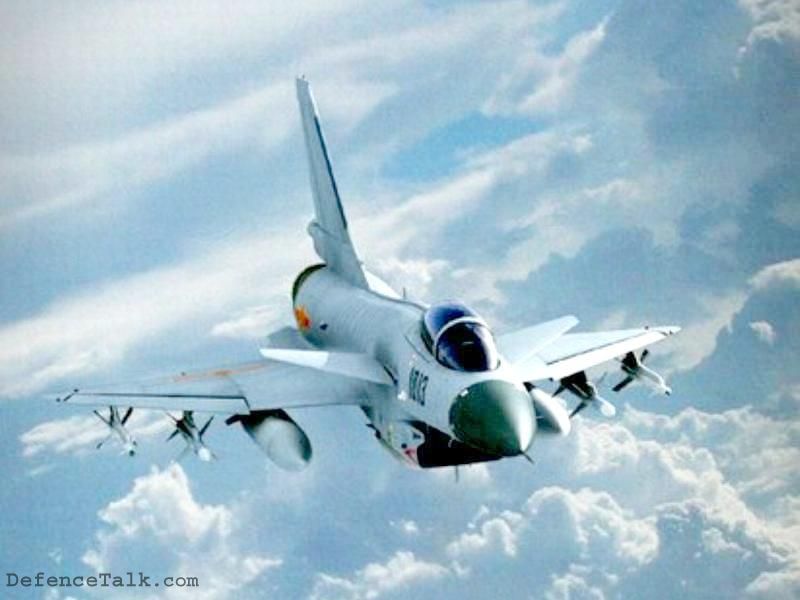

مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره









This image has been resized. Click this bar to view the full image. The original image is sized 1600x1207.


أضغط على الشريط أعلى الصوره
لتظهر الصوره بكامل حجمها




This image has been resized. Click this bar to view the full image. The original image is sized 800x381.


لمحه عامه

الشينجدو جيه-10 (صينية مبسطة:歼|歼) هي مقاتلة متعددة المهام نفاثة من تصميم وتصنيع مجموعة تشينجدو لصناعة الطائرات الواقعة في جمهورية الصين الشعبية. صممت الطائرة خصيصا للقوات الجوية الصينية وتلقب في الغرب باسم "التنين القوي" [1].
تعد الجيه-10 طائرة متعددة المهام تستطيع القيام بكافة الأعمال القتالية نهارا أو ليلا في كافة الأجواء، حيث قارنتها الصحف الصينية بالإف-16 والميراج 2000 والسو-27[2].
أعلنت وكالة أنباء شينخوا الصينية في 29 ديسمبر 2006القوات الجوية الصينية رسميا. دخول التشينجو جيه-10 جيز الخدمة في
التطوير

كان السياسي الصيني دينج شياو بينج من الداعمين لبرنامج تطوير الطائرة، وسمح بانفاق ما يقدر بنصف مليار رنمينبي في سبيل تطوير طائرة صينية محلية. بدأ المشروع في يناير 1988 عندما بدأت الحكومة الصينية في المشروع تحت اسم "المشروع 10". كلف معهد شينجدو لتصميم الطائرات
بتطوير الطائرة وعين كلا من "سونج وينكونج" كمصمم رئيسي و "زيو شيسو"
كرئيس المهندسين بالمشروع. صممت الطائرة في البداية كطائرة متخصصة ولكن تم
تعديل تصميمها لتصبح طائرة متعددة المهام قادرة على كلا من المعارك الجوية ومهاجمة الأهداف الأرضية.

رغم أن وجود الطائرة كان معروفا من فترة طويلة داخل وخارج الصين إلا أن الحكومة الصينية لم تعترف رسميا بوجود الطائرة إلا في يناير 2007، وسمحت بنشر أولى الصور الرسمية للجيه-10 عن طريق وكالة أنباء شينخوا الصينية.
ونظرا لخضوع الطائرة لجدار من السرية التامة
قبل أن تقدمها الحكومة الصينية علنا للملأ، فكانت العديد من تفاصيل
الجيه-10 عرضة للتوقعات. كما انتشرت شائعات عن تحطم الطائرة أثناء
اختبارات الطيران الا أن الحكومة الصينية نفت هذه الشائعة. فقد ذكرت وكالة
شينخوا أنه لم تحدث أي حوادث تحطم للطائرة من بداية تطويرها مما يعد
نجاحا واثباتا لقدرة الطيارين الصينيين. الا أن بعض التقارير أكدت فعلا
تحطم أحد التماذج الأولية ولكن الحكومة الصينية حاولت التعتيم على الخبر.

حسب المصادر الإعلامية الصينية، فإن الطائرة الأولي "جيه-10 01" خرجت من خطوط الإنتاج في نوفمبر 1997، وطارت لأول مرة بوساطة طيار الإختبار "لي كيانج" في مارس 1998
لمدة عشرون دقيقة. كما قام طيار اختبار اخر هو "لي زونجوا" باختبار
القدرات الأيروديناميكية للطائرة واستمرت الإختبارات حتى أوائل ديسمبر من
عام 2003التزود بالوقود جوا. كما كانت اخر اختبارات الطائرة كانت الإطلاق الحي للصواريخ جو-جو والتي استمرت من 21 إلى 25 ديسمبر 2003.
وفي هذه الأثناء أختبرت قدرات الطائرة على
سلمت الطائرة لأول سرب لإختبارها في 23 فبراير 2003
وأعطيت الطائرة وضع "في الخدمة" رسميا في ديسمبر من نفس العام بعد أكثر
من 18 سنة من التطوير. كان أول فوج قتالي تسلم الجيه-10 هو رقم 131
التابع للتشكيل 44






مواصفات عامه للطائره



Specifications J-10


General characteristics



  • Crew: 1 (basic), 2 (trainer variant)
  • بمقعد واحد وبمقعدين لطراز التدريب



الأبعاد
الطول والعرض والإرتفاع


  • Length: 15.5 m (50 ft 10 in)
  • Wingspan: 9.7 m (31 ft 10 in)
  • Height: 4.78 m (15.7 ft)
  • Wing area: 39 m² (419.8 ft²)
  • الأوزان
  • فارغه ومحمله وأقصى حموله
  • Empty weight: 9,750 kg (21,495 lb)
  • Loaded weight: 14,876 kg (32,797 lb)
  • Useful load: 4,500 kg (9,920 lb)
  • Max takeoff weight: 19,277 kg (42,500 lb)


المحركات

محرك روسى


  • Powerplant: 1× Saturn-Lyulka AL-31FN


This image has been resized. Click this bar to view the full image. The original image is sized 800x600.


  • محرك صينى مثيل المحرك الروسى



  • or WS-10A Taihang turbofan

    • Dry thrust: 79.43 kN / 89.17 kN (17,860 lbf / 20,050 lbf)
    • Thrust with afterburner: 122.5 kN / 132 kN (27,557 lbf / 29,101 lbf)
    </li>



السرعه وسقف التسلق


Performance


  • Maximum speed: Mach 2.2 at altitude, Mach 1.2 at sea level
  • g-limits: +9/-3 g (+88/-29 m/s², +290/-97 ft/s²)
  • Combat radius: 1600+ km (341 mi)
  • Service ceiling: 18,000 m (59,055 ft)
  • Wing loading: 335 kg/m² (69 lb/ft²)
  • Thrust/weight: .98



التسليح

Armament

المدفع


  • Guns: 1× 23mm twin-barrel

  • cannon
  • نقاط التحميل
  • 11 نقطه أقصى وزن تستطيع حمله 6طن
  • Hardpoints: 11 in total (6× under-wing, 5× under-fuselage) with a capacity of 6,000 kg (13,228 lb) external fuel and ordnance
  • Rockets: 90 mm unguided

  • rocket pods
  • Missiles:
  • صواريخ جو جو



    • Air-to-air missiles:
    • PL-8

    </li>


Specifications
Dimensions: Diameter 0.2 m, Length 3.0 m, Wingspan 0.8 m

Weights: Warhead 11 kg (24.3 lb), Weight 115 kg (254 lb)


Performance: Max Range 15 km (8 nm), Min Range 500 m (1,640 ft), Top Speed Mach 2 (2,390 kph)


G Loads: Max Maneuvering Load Factor 35 g


  • This image has been resized. Click this bar to view the full image. The original image is sized 768x354.


    • PL-9

    Specifications
    Dimensions: Diameter 157 mm, Length 2.9 m, Wingspan 0.7 m

    Weights: Warhead 12 kg (26.5 lb), Weight 123 kg (271 lb)


    Performance: Max Range 22,000 m (72,178 ft), Min Range 500 m (1,640 ft),
    Off-Boresight Capability 40 °, Top Speed Mach 2.10 (2,510 kph)
    </li>

This image has been resized. Click this bar to view the full image. The original image is sized 768x340.




    • PL-11
    </li>
  • وهو صاروخ صين مماثل للصاروخ الامريكى سبارو

This image has been resized. Click this bar to view the full image. The original image is sized 768x392.




    • PL-12
    Specifications
    Dimensions: Diameter 203 mm, Length 3.9 m, Wingspan 674 mm

    Weights: Max Weight 180 kg (397 lb)


    Performance: Max Range 70 km (38 nm), Top Speed Mach 4 (4,780 kph)


    G Loads: Max Maneuvering Load Factor 38 g
    </li>


This image has been resized. Click this bar to view the full image. The original image is sized 768x464.
This image has been resized. Click this bar to view the full image. The original image is sized 768x464.


  • صورايخ جو سطح

    • Air-to-surface missiles
    • PJ-9
    • YJ-9K
    </li>

وهى نسخ صينيه لعائلة الصواريخ الروسيه kh


القنابل



  • Bombs: laser-guided bombs (LT-2), glide bombs


Specifications
Launch weight:
564kg
Length:
3530mm
Diameter:
377mm
Wingspan:
950mm
Warhead:
N/A
Range:
>10km
Guidance:
Laser
Accuracy:
6.5m CEP

The LeiTing-2 or LT-2
هى قنبله صينيه موجهه بالليزر وتستخدم نظام توجيه بالليزر نصف إيجابى
وستسخدم المقاتله أيضآ
H-4 precision guided weapon
من إنتاج شركة
NESCOM
بمدى 120كم وبدقه 3أمتار




  • (LS-6) and unguided bombs

Specifications

Launch weight: 540kg

Length: 300mm
Diameter: 377mm
Wingspan: 2,740mm
Warhead: 440kg HE
Range: 40km (released at an altitude of 8,000m); 60km (released at an altitude of 10,000m)
Guidance: GPS + INS
Accuracy: 15m CEP

وهذه القنبله
ستسمح للمقاتله للبقاء بعيده عن صواريخ الدفاع الجوى المعاديه إذ يصل
مداها إلى 60كم إذا ألقيت من إرتفاع 10000 متر ويمكنها إصابة اهدافها
بدقه 6 إلى 15 متر
وهى مماثله للقنبله الأمريكيه الجدام




  • Others


    • Up to 3 external fuel drop-tanks (1× under-fuselage, 2× under-wing) for extended range and

    • loitering time
    • يمكنها حمل ثلاث خزانات وقود
    • واحد تحت البدن وإثنان تحت الاجنحه


    </li>

Avionics



  • NRIET KLJ-10 multi-mode

  • fire-control radar

This image has been resized. Click this bar to view the full image. The original image is sized 685x999.

رادار صينى بمدى 105 كم


  • Externally-mounted avionics pods:

    • Type Hongguang-I infra-red search and track pod
    • بود بحث بالأشعه تحت الحمراء
    This image has been resized. Click this bar to view the full image. The original image is sized 800x532.


    • BM/KG300G self-protection jamming

    • pod
    • بود للتشويش على الرادارت


    • KZ900 electronic reconnaissance pod
    • بود إستطلاع صينى الصنع
    • Blue Sky navigation/attack pod
    • مماثل للبود الأمريكى

    </li>
  • LANTIRN

    • مواصفات البود الصينى

    • size: 0.295 cubic metre
    • weight: 200 kg
    • maximum aircraft speed: 900 km/hour
    • minimum altitude: 60 metre
    • maximum continuous operation in terrain following mode at minimum altitude: > 50 minutes
    • g force: -1 g to + 12 g
    • FLIR range: > 10 km
    • Radar range: > 15 km


    • FILAT (Forward-looking Infra-red Laser Attack Targeting) pod
    </li>
















You Tube
You Tube




You Tube
You Tube




You Tube
You Tube




You Tube
You Tube




You Tube
You Tube






<table class="ncode_imageresizer_warning" id="ncode_imageresizer_warning_11" style="width: 600px;">
<tr><td class="td1" width="20"></td><td class="td2">This image has been resized. Click this bar to view the full image. The original image is sized 800x564.</td></tr>
</table>

<table class="ncode_imageresizer_warning" id="ncode_imageresizer_warning_13" style="width: 600px;">
<tr><td class="td1" width="20"></td><td class="td2">This image has been resized. Click this bar to view the full image. The original image is sized 800x600.</td></tr>
</table>

<table class="ncode_imageresizer_warning" id="ncode_imageresizer_warning_16" style="width: 600px;">
<tr><td class="td1" width="20"></td><td class="td2">This image has been resized. Click this bar to view the full image. The original image is sized 1152x780.</td></tr>
</table>



<table class="ncode_imageresizer_warning" id="ncode_imageresizer_warning_14" style="width: 600px;">
<tr><td class="td1" width="20"></td><td class="td2">This image has been resized. Click this bar to view the full image. The original image is sized 1449x1985.</td></tr>
</table>

<table class="ncode_imageresizer_warning" id="ncode_imageresizer_warning_12" style="width: 600px;">
<tr><td class="td1" width="20"></td><td class="td2">This image has been resized. Click this bar to view the full image. The original image is sized 1160x1024.</td></tr>
</table>

<table class="ncode_imageresizer_warning" id="ncode_imageresizer_warning_17" style="width: 600px;">
<tr><td class="td1" width="20"></td><td class="td2">This image has been resized. Click this bar to view the full image. The original image is sized 667x800.</td></tr>
</table>

<table class="ncode_imageresizer_warning" id="ncode_imageresizer_warning_18" style="width: 600px;">
<tr><td class="td1" width="20"></td><td class="td2">This image has been resized. Click this bar to view the full image. The original image is sized 1600x1200.</td></tr>
</table>

<table class="ncode_imageresizer_warning" id="ncode_imageresizer_warning_19" style="width: 600px;">
<tr><td class="td1" width="20"></td><td class="td2">This image has been resized. Click this bar to view the full image. The original image is sized 768x437.</td></tr>
</table>

<table class="ncode_imageresizer_warning" id="ncode_imageresizer_warning_15" style="width: 600px;">
<tr><td class="td1" width="20"></td><td class="td2">This image has been resized. Click this bar to view the full image. The original image is sized 1024x726.</td></tr>
</table>




الرجوع الى أعلى الصفحة اذهب الى الأسفل
Admiral.Bashir

عمـــيد
عمـــيد



الـبلد :
العمر : 25
المهنة : STUDENT
المزاج : HIGH TILL I DIE
التسجيل : 22/01/2011
عدد المساهمات : 1888
معدل النشاط : 1564
التقييم : 38
الدبـــابة :
الطـــائرة :
المروحية :



مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الأحد 10 أبريل 2011 - 17:17





جهد رائع و شامل :- أخي :-عريـــف :- R-77



بلبحث الشامل :- مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره ( R-77)



وتقيم أيجابي ++++ لشموليه البحث ككاتبه الرائع R-77 ونتمني مزيدا من المساهمات الرائعه من



عريفنا - R-77


____________


- مقطع للمقاتله
____________








ينقل البحث الشامل :-



:- مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره ( R-77)



ألي قسم :-



القوات الجويه ( المقاتلات )


وشكرا


الرجوع الى أعلى الصفحة اذهب الى الأسفل
Field marshal

لـــواء
لـــواء



الـبلد :
المزاج : عصبى
التسجيل : 07/03/2011
عدد المساهمات : 2141
معدل النشاط : 2567
التقييم : 407
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الأحد 10 أبريل 2011 - 17:51

@Admiral.Bashir كتب:




جهد رائع و شامل :- أخي :-عريـــف :- R-77



بلبحث الشامل :- مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره ( R-77)



وتقيم أيجابي ++++ لشموليه البحث ككاتبه الرائع R-77 ونتمني مزيدا من المساهمات الرائعه من



عريفنا - R-77


____________


- مقطع للمقاتله
____________








ينقل البحث الشامل :-



:- مواصفات المقاتله الصينيه j-10b المطروحه للتصدير فى صوره ( R-77)



ألي قسم :-



القوات الجويه ( المقاتلات )


وشكرا


اشكرك اخى "Admiral.Bashir"

وتقييمك يشرفنى ويشجعنا الى المذيد من المساهمات لمنتدانا الغالى
وتقبل تحياتى
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Field marshal

لـــواء
لـــواء



الـبلد :
المزاج : عصبى
التسجيل : 07/03/2011
عدد المساهمات : 2141
معدل النشاط : 2567
التقييم : 407
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الجمعة 22 أبريل 2011 - 16:54

J-10 vs F-16




Battlefield 2 - The J-10 in Action


الرجوع الى أعلى الصفحة اذهب الى الأسفل
iranian hawk

جــندي



الـبلد :
التسجيل : 22/04/2011
عدد المساهمات : 24
معدل النشاط : 42
التقييم : 1
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الجمعة 22 أبريل 2011 - 17:02

مقاتلة متوسطة القوة
الرجوع الى أعلى الصفحة اذهب الى الأسفل
25 january

لـــواء
لـــواء



الـبلد :
التسجيل : 23/02/2011
عدد المساهمات : 3343
معدل النشاط : 3707
التقييم : 252
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........   الجمعة 22 أبريل 2011 - 17:21


  1. اذا الجيان عشرة مقاتلة متوسطة امل اي المقاتلة القوية الاذرخش ههههههههههههه
الرجوع الى أعلى الصفحة اذهب الى الأسفل


حصرياً للمنتدى-دراسة شاملة عن الرائعة الـصينية J-10 ..........

استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة
صفحة 3 من اصل 4انتقل الى الصفحة : الصفحة السابقة  1, 2, 3, 4  الصفحة التالية

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
منتدى الجيش العربي Arab Army Forum :: الأقســـام العسكريـــة :: القوات الجوية - Air Force & Aviation :: المقاتلات-
التعليقات المنشورة لا تعبر عن رأي ادارة الموقع ولا نتحمل أي مسؤولية قانونية حيال ذلك ويتحمل كاتبها مسؤولية النشر

Powered by Arab Army. Copyright © 2015

شركاؤنا: روسيا ما وراء العناوين
