 راجمات الصواريخ السعوديه .. إستروس ..

استعرض الموضوع السابق استعرض الموضوع التالي اذهب الى الأسفل
كاتب الموضوعرسالة
ابطال الحرمين

لـــواء
لـــواء



الـبلد :
العمر : 30
المهنة : باحث في العلوم الاستراتيجية والعسكرية
التسجيل : 24/07/2011
عدد المساهمات : 3188
معدل النشاط : 4645
التقييم : 866
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: راجمات الصواريخ السعوديه .. إستروس ..   الخميس 13 أكتوبر 2011 - 18:04


راجمة صواريخ برازيلية متعددة الفوهات ذاتية الحركةاو مقطورة عيار 300مل وتعمل بطاقم مكون من 3 افراد. يبلغ وزن القذائف الصاروخية الخاصة بها حوالى 654 كيلو جرام يحتوى على 147 كيلو جرام مواد متفجرة، بمدى إطلاق 68 كم، وتطلق عدة ذخائر مضادة للدروع والافراد.يتم حمل الصواريخ على هيكل دبابة(x1-a1)وسرعتها القصوى 60 كم في الساعة.تواجدت راجمات الصواريخ البرازيلية(استروس) على صعيد مسرح العمليات في حرب الخليج الثانية لدى كل من العراق والسعودية واستطاعت قوات التحالف تدمير معظم راجمات الصواريخ والمدفعية العراقية

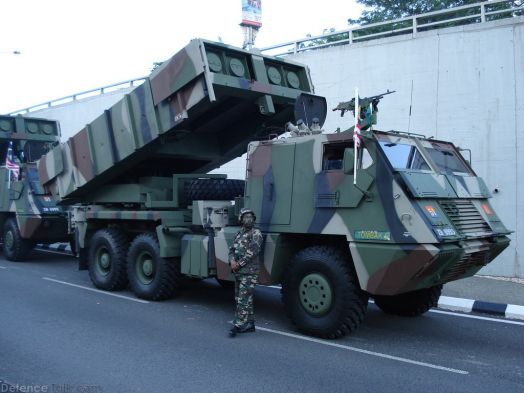

الـ ASTROS IIهي مدفعية صاروخية صنعت من قبل البرازيل وتم انتاجها من قبل شركة Avibr?s وتم البدء بمشروع الراجمة منذ الستينات من القرن الماضي ودخلت الخدمة في الجيش البرازلي في عام 1983 وفي فترة الثمانييات تم بيع 66 راجمة استروس للعراق وتم بيع 60 للمملكة وعدد غير معروف لقطر والبحرين ولقد اخذ العراق رخصة تصنيع الراجمة وتوطنيها تحت اسم Sajil-60 وسبب ذكر رقم 60 لانها يصنع الصاروخ SS-60 مع حق التصنيع وسنأتي بذكر مواصفات الصواريخ لاحقاً ...وكانت المبيعات بين فترة 1982 و1987 قد حققت ارباح تصل قيمتها لمليار $ لذا هي تعتبر من اكثر الراجمات بيعاً في العالم وتم بيع الراجمة لاحقاً لماليزيا في عام 2002 و2007 ومجموع الدفعتين 32 راجمة.وايضاً انغولا تملكه باعداد غير معروفة
وايضاً تم وضع المنظومة على العربة all-terrain 6x6 بمحرك مرسديس بعشر سلندر ما مكنها من السير بسرعة 90 كلم في الطرق وبمدى يصل ل480-500كلم....
ومنظومة الاستروس تتكون كالتالي:
*Universal Multiple Launcher AV-LMU
الراجمات
*Ammunition Supply Vehicle AV-RMD
مركبات الدعم والتموين
*Command and Control Vehicle/Fire Control Unit AV-VCC
مراقبة وقيادة المركبات ونظام التحكم بالحرائق
*Mobile Workshops for field maintenance, and the
ورشات عمل متنقلة
*Optional Electronic Fire Control Unit AV-UCF
مركز عمليات نظام الوحدة الالكترونية و مكافحة الحرائق
وجميع تلك الانظمة يستخدمون نفس عربة النقل تيران....



صواريخ استروس II


الراجمة استروس II
SS-30 عيار 127 ملم بمدى 9-30 كلم وتحمل الراجمة 32 صاروخ كاقصى
SS-40 عيار 180 ملم بمدى 15-35 كلم وتحمل الراجمة 16 كاقصى
SS-60 عيار 300 ملم بمدى 20-60 كلم وتحمل الراجمة 4 صواريخ كاقصى
SS-80 عيار 300 ملم بمدى 22-90 كلم وتحمل الراجمة صواريخ كاقصى
SS-150 بمدى 150 كلم وتحمل الراجمة صاروخين كاقصى
AV/MT-300 صاروخ كروز بمدى 300 كلم وتحمل الراجمة صاروخين كاقصى وراس 200 كيلو غرام و300 كيلوغرام وبتوجيه الgps
(يمكن تغير الرأس لوضع رؤس مختلفة منها الغير التقليدي)









الـASTROS III هي تطوير للASTROS II
وبنفس الصواريخ لاكنها تحمل ضعف كمية القديمة
الراجمة استروس III
SS-30 عيار 127 ملم بمدى 9-30 كلم وتحمل الراجمة 84 صاروخ كاقصى
SS-40 عيار 180 ملم بمدى 15-35 كلم وتحمل الراجمة 40 كاقصى
SS-60 عيار 300 ملم بمدى 20-60 كلم وتحمل الراجمة 12 صواريخ كاقصى
SS-80 عيار 300 ملم بمدى 22-90 كلم وتحمل الراجمة طراز 12 صواريخ كاقصى
SS-150 بمدى 150 كلم وتحمل الراجمة طراز اربعة صواريخ كاقصى
AV/MT-300 صاروخ كروز بمدى 300 كلم وتحمل الراجمة طراز اربعة صواريخ كاقصى وراس 200 كيلو غرام او 300كيلوغرام وبتوجيه الgps
(يمكن تغير الرأس لوضع رؤس مختلفة منها الغير التقليدي)
وايضاً الصاروخ الجديد الذي يعمل بالياف البصرية FOG-MPM or Fiber Optic Guided Multi-Purpose Missile. It is anti-tank and anti-helicopter missile, developed since the mid-1980s. The FOG-MPM can also engage slower mowing air targets. This missile is 1.8 m long and has a launch weight of about 40 kg. Missile diameter is 0.18 m. It's reported maximum range is 20 - 40 km. The ASTROS III carries 40 of these missiles;
هو صاروخ موجه مضاد للدبابات والهيلكوبتر والطائرات التي تسير بسرعة بطيئة ووزنه 40 كيلوغرام ومداه 20-40 كلم والاسترو (III) تحمل 40 صاروخ منه


وهذا الصاروخ ايضاً يعمل على الطراز القديم الذي لدى المملكة وقطر وبقية الدول الاخرى IIوايضاً جميع تلك الصواريخ تعمل على القديمة والجديدة لكن الطراز الجديد III يحمل اكثر من القديم ويحمل مدفع رشاش 12.7 في اعلى الراجمة...

It is worth mentioning that rockets and missile of the ASTROS III are compatible with the ASTROS II, however new MLRS carries significantly more of them. Secondary armament consists 12.7-mm machine gun, mounted on the cab roof. Vehicle is also fitted with smoke grenade dischargers.

ASTROS III تعمل على شاحنة مختلفة عن القديمة ب8x8 بشاحنة جديدة بمحرك ديزل وبقوة 640 حصان ولزم ذلك بسبب ان الوزن ارتفع واصبح 35 طن اما القديمة فكانت 10 طن

الراجمات السعودية فيديو
http://www.youtube.com/watch?v=R9iHhYziZ4s
http://www.youtube.com/watch?v=hipQCvRXyGI

تم نقل بعض اطراف الموضوع للافادة العامة
الرجوع الى أعلى الصفحة اذهب الى الأسفل
egy f 16

عريـــف أول
عريـــف أول



الـبلد :
العمر : 26
المهنة : >> <<
المزاج : good
التسجيل : 05/10/2011
عدد المساهمات : 198
معدل النشاط : 244
التقييم : 29
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: راجمات الصواريخ السعوديه .. إستروس ..   الخميس 13 أكتوبر 2011 - 18:07

موضوع شامل اخى العزيز لاكن ينقصه وضعه فى القسم الصحيح و هو ( القوات البريه )
الرجوع الى أعلى الصفحة اذهب الى الأسفل
محب الكلاشنكوف

لـــواء
لـــواء



الـبلد :
العمر : 24
المهنة : لسة
المزاج : كلش زين الحمد الله
التسجيل : 28/06/2011
عدد المساهمات : 3473
معدل النشاط : 3046
التقييم : 132
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: راجمات الصواريخ السعوديه .. إستروس ..   الخميس 13 أكتوبر 2011 - 21:03

اخي انقل الموضوع الى المكان الصحيح هذا قسم الدفاع الجوي
الرجوع الى أعلى الصفحة اذهب الى الأسفل
waledkooo

لـــواء
لـــواء



الـبلد :
التسجيل : 22/07/2010
عدد المساهمات : 3159
معدل النشاط : 3032
التقييم : 141
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: راجمات الصواريخ السعوديه .. إستروس ..   الخميس 13 أكتوبر 2011 - 21:33

موضوع رائع بصراحه...

بالمناسبه ماليزيا تقوم بصناعة هذه المنظومه وخصصت النموذج عيار 300 ملم


الرجوع الى أعلى الصفحة اذهب الى الأسفل
hefny_m

لـــواء
لـــواء



الـبلد :
المهنة : مهندس
التسجيل : 13/12/2010
عدد المساهمات : 2313
معدل النشاط : 2202
التقييم : 16
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: راجمات الصواريخ السعوديه .. إستروس ..   الإثنين 17 أكتوبر 2011 - 20:33

واضح مدي قوه المنظومه واختيارها من قبل العراق في التمنينات يثبت ذلك
الرجوع الى أعلى الصفحة اذهب الى الأسفل
kioo

لـــواء
لـــواء



الـبلد :
المهنة : مهندس
التسجيل : 14/03/2011
عدد المساهمات : 2363
معدل النشاط : 2175
التقييم : 91
الدبـــابة :
الطـــائرة :
المروحية :



مُساهمةموضوع: رد: راجمات الصواريخ السعوديه .. إستروس ..   الإثنين 17 أكتوبر 2011 - 21:42

موضوع جميل بس عاوز أسال على حاجة انت قولت
يتم حمل الصواريخ على هيكل دبابة(x1-a1)وسرعتها القصوى 60 كم
هو دا هيكل دبابة
6 6
الرجوع الى أعلى الصفحة اذهب الى الأسفل
missile

عريـــف أول
عريـــف أول



الـبلد :
العمر : 105
المهنة : فاشل في الدراسة حتى اللحظة
المزاج : :)
التسجيل : 04/10/2011
عدد المساهمات : 196
معدل النشاط : 291
التقييم : -5
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: راجمات الصواريخ السعوديه .. إستروس ..   الإثنين 17 أكتوبر 2011 - 22:40

الجميل ان الجيش السعودي يسمح باللحى .. تحية لهم
الرجوع الى أعلى الصفحة اذهب الى الأسفل
سكنان

عمـــيد
عمـــيد



الـبلد :
المهنة : ايضاح الحقيقه فقط لاغير
المزاج : رايق جدا جدا
التسجيل : 13/06/2011
عدد المساهمات : 1696
معدل النشاط : 1499
التقييم : 230
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: راجمات الصواريخ السعوديه .. إستروس ..   الثلاثاء 18 أكتوبر 2011 - 10:56

مشكوووووووووور اخوي على الموضوع الرائع
