مُساهمةموضوع: حاملات المروحيات (كامله)   الأحد 5 ديسمبر 2010 - 20:17

" حاملات المروحيات "





نبذه مختصره :


أولا حسب تصنيف حاملات الطائرات فهي تنقسم إلي قسمين :-


1- حاملة طائرات مقاتله.
أ- (ثقيله ذات دفع نووي وتحتـوي علـي مـا يقارب الـ85 مقاتـله)
ب-(خفيفه ذات دفع توربيني وتحتوي علي مايقارب الـ18 مقاتله)


2- حاملة مروحيات .


بالنسبه الي حجم حاملات المروحيات . فهناك حاملات يبلغ مساحة سطحها ما يعادل مساحة حاملات طائرات مقاتله .
مثال : حاملة المروحيات HMS Ocean .


وهناك حاملات مروحيات لها مساحة سطح كبيره نسبيا بالمقارنه مع حاملات الطائرات المقاتله.
مثال : حاملة المروحيات MOSKAVA class .


معظم الحاملات بأنواعها تحتوي علي مخازن (Hangar) أسفل سطحها , وتستخدم لتخزين الطائرات المروحيات والذخائر وغرف الصيانه , ......,...... إلي اخره .


كما أن معظم حاملة المروحيات تقوم بدورين رئيسيين لها :


حاملة مروحيات .


سفينة انزال برمائي .


حيث تحتوي علي سفن إنزال برمائيه في مخازنها التي سبق ذكرها (Hangar) .
وبالطبع تحتوي علي جنود تابعين لسلاح البحريه ,
كمثال : جنود المارينز .


المهام :-


تكمن مهام حاملات المروحيات دائما في :


- الدعم الجوي القريب للقوات الارضيه بإستخدام المروحيات علي متنها .


- الدعم البحري باستخدام المروحيات ايضا , حيث تكون مضادة للغواصات والقطع البحريه المعاديه.


- عمليات الإستطلاع , بنوعيها البحري والبري .


- عمليات الإنزال البرمائيه بإستخدام سفن الابرار التي تحويها في مخازنها وتكون مزوده بالجنود .


- عمليات الانزال والإسقاط الجوي بإستخدام طائرات النقل العموديه . وتحوي هي الاخري علي جنود.



يبلغ عدد أنواع حاملات المروحيات الموجوده الان في الخدمه في العالم أجمع .
حوالي 7 حاملات مروحيات .



1- ميسترال Mistral
فرنسا



2- إتش إم إس HMS ocean
إنجلترا



3-تاروا Tarawa
الولايات المتحده

4- واسب Wasp
الولايات المتحده



5- دوكدوا Dokdo
كوريا



6-هيوجا Hyuga
اليابان



7-شاكاري نوربيت HTMS
تايلاند

الرجوع الى أعلى الصفحة اذهب الى الأسفل
adil

رقـــيب أول
رقـــيب أول



الـبلد :
العمر : 26
المهنة : الصناعات الميكانيكية
التسجيل : 22/09/2010
عدد المساهمات : 363
معدل النشاط : 660
التقييم : 35
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأحد 5 ديسمبر 2010 - 20:19

[size=25]Mistral

حاملة المروحيات هي مصطلح يطلق على حاملة الطائرات التي هدفها الرئيسي هو خدمة المروحيات. هذا المصطلح يطلق أيضًا على حاملة الطائرات المضادة للغواصات، والسفينة الهجومية البرمائية.
تسلمت البحرية الفرنسية اول حاملة مروحيات من نوع مسترال عام 2006
وبنفس العام تم ارسال المسترال الى لبنان لاجلاء الرعايا الفرنسيين خلال الاعتداء الاسرائيلي على لبنان
وتتميز حاملة الطائرات مسترال بوجود مستشفى يتسع لي 69 سريرا
استقبلت البحرية الفرنسية الوفد الصحافي على متن سفينة القيادة والانتشار Mistral لتوفير انطباع حي عن إمكانيات السفينة التي بنتها شركة DCNS، أكبر سفن البحرية الفرنسية بعد حاملة الطائرات Charles de Gaulle، وتتولى هذه السفن مهام عدة أثناء عمليات الانتشار العسكرية البرمائية، حيث تستخدم كسفينة قيادة وانتشار متعددة المهام لقيادة العمليات العسكرية المشتركة التي يتولاها القادة العسكريون المتحالفون، ولإدارة الأزمات والعمليات المجوقلة والقيادة العملية والنقل العملي والعناية الصحية والعمليات الإنسانية. وتقام غرفة العمليات مباشرة حيث أن السفينة مجهزة بكل ما يلزم من إمدادات واتصالات ولا حاجة لوضع نظم القيادة الخاصة بالقادة الوطنيين والدوليين في مكانها في غرفة العمليات وإقامة الاتصال.

تستطيع السفينة حمل 16 طوافة ثقيلة مع تشغيل 6 طوافات على متنها، ونقل ثلث فوج مؤلل مع سفينتي إبرار على وسادة هوائيةLCAC hovercraft ، أو أربع قوارب إبرار. والسفينة مجهزة بمجموعة اتصالات عالية القدرة تتناسب مع مهام نشرها كسفينة قيادة. يمكن نشرها بسرعة في البحار البعيدة ولمدة طويلة لقيادة العمليات البحرية. ويتم ذلك على المستوى الاستراتيجي أو التكتيكي أو العمليات المشتركة، وقد استخدمت كسفينة القيادة الرئيسية لحلف ناتو في مناورات Noble Midas البحرية سنة 2007، واستخدمت في عمليات الهجوم البرمائية في مناورات Anvil 80 سنة 2008، ضمن أول استخدام في ساحة المعركة الرقمية، كما اشتركت في عمليات إنسانية عدة وأحياناً أمنية.
تستطيع السفينة نقل 60 مركبة مدرعة أو 40 دبابة قتال رئيسية. لكن السفينة ليست ثقيلة التسليح لأنها لا تشارك في القتال المباشر، لذلك تستخدم السفن الحربية الأخرى لحمايتها غير انها مسلحة بصواريخ Mistral سطح - جو القصيرة المدى مع قاذفات Simbad من MBDA.
ومن خلال ندوة العروض على متن السفينة Mistral عرضت CNIM مركب الإبرار L-CAT بنماذجه الثلاثة، والتي يمكن إيواء أصغرها وهو النموذج L-CAT 001 في سفينة Mistral. ويتمتع هذا المركب الثنائي الهيكل (Catamaran) بميزة تكنولوجية جديدة خاصة بالشركة تتمثل بأسفله القابل للرفع والانزال بحيث يصبح مسطحاً بما يناسب حاجات الإبرار البرمائية، ويمكن رفع وخفض الأرضية في أي وقت في البحر علماً أن الهيكل الثنائي يتيح سرعة أكبر في البحر مع اهتزاز أقل ناجم عن نقل الثقل إلى ما تحت السطح بحيث يتخطى المركب قوة مياه السطح. وفيما يختص بالنموذجين الآخرين L-CAT 002 و L-CAT P، فإنهما يتمتعان باستقلالية وسرعة تجعلهما أسرع مراكب الإبرار المتواجدة. ويستطيع مركب L-CAT العمل في أي حالة بحرية وعلى أي ساحل ذي مرفأ أو دون مرفأ، وهذا يتيح استخدامه أيضاً في أعمال الإغاثة الإنسانية في الكوارث. والنموذج L-CAT P مصمم للعلميات البحرية البرية المشتركة كسفينة دورية تتمتع بكل العتاد والمدى والاستقلالية المتوقعة من زورق دورية حديث. ويتضمن هذا النموذج منصة لطوافة NH09 مع مرآب، ومنصتي اطلاق للقوارب السريعة.

الحمولة 21 الف طن
الطول 210 م
السرعة القصوى 18 عقدة
مدى الابحار الاقصى 20 الف ميل
عدد افراد الطاقم 160 شخص + 450 شخص اضافي
المروحيات لغاية 16 مروحية
الدبابات لغاية 40 دبابة
يتراوح سعر الحاملة ما بين 400 - 500 مليون اورو

وجهزت سفينة "ميسترال" بصواريخ سطح/ جو، وقاذفات سداسية لإطلاق الصواريخ، ومدفعين من عيار 30 ملم، يصل مداهما الفعال ضد الطائرات إلى 3500 متر، بمعدل رمي 600 قذيفة في الدقيقة، و4 رشاشات متوسطة عيار 12.7 ملم. وزودت برادار من نوع طومسون ثلاثي الأبعاد، ورادار ملاحي.














[/size]









Hyuga class






تم التخطيط لبناء حاملتين من هذه الفئة، حيث تم البدء في أول حاملة في عام 2006 ودخلت الخدمة في عام 2009، ومن المتوقع أن تدخل الحاملة الثانية في عام 2011، وسوف تكون الحاملة مزودة بنظم حماية ذاتية وقدرة كبيرة على القذف.
Hyuga class هي أكبر السفن المقاتلة والتي تديرها JMSDF (Japan Maritime Self-Defense Force)، والمهمة الرئيسية لحاملات الهليكوبتر الجديدة هي محاربة الغواصات، وبذلك سوف تحل هذه الحاملات محل المدمرات المضادة للغواصات من فئة Haruna class.
وهذه السفن تشبه حاملات الطائرات الخفيفة, وتشبه الفئات الخفية في الملكية البريطانية, ويوجد في هذه الحاملات إثنين من المصاعد وحظية مغلقة, وستحتوي على ثلاث طائرات هليكوبتر من نوع SH-60K لحرب الغواصات وواحدة من طراز MCH-101 لحرب الألغام, ومن الممكن أن تحمل 11 طائرة شينوك أو أعداد صغيرة جداً من الطائرات الهليكوبتر الصغيرة.

مروحية SH-60K

مروحية MCH-101


وحالياً هذه الحاملات غير مجهزة لتشغيل الطائرات ذات الأجنحة الثابتة, لأنها تفتقد لزلاجة الطائرات وغيرها من المعدات, ويمكن تجهيزها لطائرات الإقلاع العمودي (V/STOL ).
أما بالنسبة لتسليح تلك الحاملات فتسليحها عبارة عن 16 خلية إطلاق صوارخ الإطلاق العمودي من نوع Mk.41، مع خليط من صواريخ سطح جو من طراز ESSM، وصواريخ مضادة للغواصات من نوع ASROC. ويمكن توجيه عدة صواريخ في آن واحد تجاه عدة تهديدات تحيط بالحاملة.

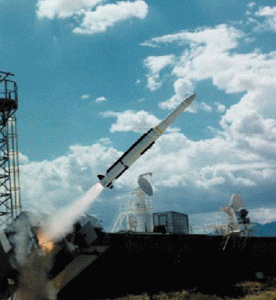

صاروخ ESSM

صاروخ ASROC



وتحتوي الحاملة على أنظمة حماية أخرى مثل مدفعين من نوع Phalanx CIWSللدفاع عن النفس وتشتمل أيضاً على مطلقين للطوربيدات يشتمل كل مطلق على ثلاث أنابيب من عيار 324مم.

مدفع Phalanx CIWS


وقد عززت الحاملات بنظم قيادة وسيطرة من نوع ATECS ورادار من نوع FCS-3، وتحمل السفينة طاقم أكبر بكثير جداً من 350 فرداً من البحرية ولم تنشر الأعداد الحقيقية لإعتبارات سياسية.
وقد دعمت الحاملات بمحركات توربينية للدفع تعمل بالغاز بنظام (COGAG)، ومزودة بأربعة توربينات من شركة General Electric تعمل بالغاز من نوع LM2500 بقدرة 25000 حصان لكل منهما.


وهذه الموديلان للحاملتان



المواصفات الفنية:
الطاقم: 350 فرداً.
الطول: 197 متر.
العرض: 33 متر.
الإزاحة القياسية: 13500 طن.
الإزاحة القصوى: 18000 طن.
السرعة: 30 عقدة.
المحركات: 4 x LM2500, developing 100 000 hp
الطائرات: 18 طائرة كحمولة قصوى من الطائرات الهليكوبتر.
التسليح
الصواريخ: 16 بطارية سطح جو [size=12]ESSM
وصواريخ ASROC مضادة للغواصات.
المدفعية: 2 x 20-mm Phalanx CIWS
الطوربيدات: 2 x triple 324-mm torpedo tubes[/size]



2- إتش إم إس HMS ocean
إنجلترا





المواصفات :-


الطاقم : 255 بحار .
206 طاقم جوي .
480 جندي مارينز .



الطول : 203 متر .


الغاطس : 36.1 متر , ينتهي خط الماء عند 28.5 متر .


الحموله : 21.760 طن (حموله كامله) .


سطح الطيران : 170 متر 32.6X متر .


السرعه : 18 عقده .



نبذه مختصره :


في يوليو من عام 1987 أصدرت وزاره الدفاع البريطانيه دعوه الي مناقصه من أجل الحصول علي حاملة طائرات هليكوبتر وإنزال برمائي , لصالح البحريه الانجليزيه .
وتم البدء في تنفيذ الطلب عام 1993 من قبل شركتي " Vickers Shipbuilding and Engineering Ltd " وبدءت الحامله في دخول الخدمه عام 1998 .


الدور الأول المخصصه له الحامله هو , تحقيق إنزال جوي وبرمائي سريع .


حيث تحتوي علي ما يزيد عن ال300 من جنود المارينز , كجزء من فرقة الدعم الخاصه بالمملكه المتحده , حيث شاركت في عملية "حرية العراق " .فيما بين الفتره الممتده من مارس إلي مايو من العام 2004 , كما حلت علي متنها المروحيات الانجليزيه الجديده من النوع أباتشي AH MK1 .





حيث كانت المملكه المتحده أول دوله في العالم تستخدم مروحيات الأباتشي في البحر أو علي متن حاملات المروحيات , حيث قامت بحوالي 750 عملية إقلاع من البحر في أماكن متفرقه حول العالم .
كما أنه من المخطط له إدخال 8 طائرات من النوع أباتشي لاستبدال الطائرات من النوع لينوكس "Lynx" .






في أغسطس عام 2007 تم توقيع عقد مع شركة "Babcock Marine " من أجل عملية تحديث للحامله .


تضمنت عملية التطوير :


-تحديث لأماكن الإقامه للقوات العامله بها .
- ودعم تسهيلات الطيران , من أجل طائرات الاباتشي .


كما بدأت الحامله في الدخول للخدمه مجددا في أوائل عام 2009 , بعد عملية التطوير تلك .



التصميم :-



التصميم بالكامل هو نفس التصميم الموجود سابقا علي متن حاملة المرويحات من النوع " Invincible" حيث أنها هي نفس الشركه المصنعه للحاملتان .
مع بعض التعديل في بنيتها الاساسيه .


الحامله كما سبق وقلنا تحمل طاقم عباره عن :


255 بحار , 206 طاقم جوي , ما يتعدي ال 480 جندي مارينز .
كما تستطيع استيعاب 320 جندي مارينز إضافيين وذلك في حالات الطوارئ .


الحامله أيضا قادره علي نقل وتخزين قوات عسكريه تمثل 800 رجل مسلحين ومزودون بمدفيعه ميدانيه خفيفه وعربات مدرعه خفيفه .


حيث لها القدره علي حمل 40 عربه مدرعه خفيفه , ولكنها ليست مصممه لحمل الدبابات والمجنزرات الثقيله .


كما تحوي عدد 4 سفن إنزال برمائيه من النوع LCVP mk5 يتم حملهم علي الاذرعه (إثنان علي كل جانب ) .







الطائرات :-



الحامله لها قدره كامله علي حمل عدد 12 طائره مروحيه من النوع EH101 Merlin







وعدد 6 طائرات من النوع Lynx .


ولديها القدره علي هبوط مروحيات الشينوك وعمل اعاده تزويد بالوقود لها .


كما يمكن أن تحمل عدد 20 طائره مقاتله من النوع هاريير , ولكن الحامله لا تضعها علي متنها حاليا ,


كما أن الحامله مزوده بمصعدين ,من اجل الطائرات من السطح الي الهانجر او العكس



الأسلحه :-



الحامله تحتوي علي 4 مدافع من النوع Oerlikon ذو 30 ملم .





مع مدفعين مزدوج من النوع Phalanx mk15 .





المستشعرات :-


الحامله مزوده بمستشعرات من النوع the Selex Sensors and Airborne Systems 996 . وهي مزوده برادار بحري جوي , ولكن هذه يجري استبداله بواحده احدث ومن جيل جديد .وهو رادار من النوع MRR .


وفي عام 2008 أعلنت شركة BAE عن هذا النظام الجديد من النوع ARTISAN 3D E/F-band radar .


وهذا الرادار سيتم تزويده لها فيما بين عامي 2011 و 2015 .


الدفع :-


الحامله تدفعها محركين ديزل من النوع Crossley Pielstick 16 PC2.6 V 200 , بقوة 23,904 حصان .

الرجوع الى أعلى الصفحة اذهب الى الأسفل
adil

رقـــيب أول
رقـــيب أول



الـبلد :
العمر : 26
المهنة : الصناعات الميكانيكية
التسجيل : 22/09/2010
عدد المساهمات : 363
معدل النشاط : 660
التقييم : 35
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأحد 5 ديسمبر 2010 - 20:19

Tarawa class LHA
الولايات المتحده






المواصفات :-

الطاقم : 964 . ما بين بحار وطاقم جوي .

الطول : 249 متر

الغاطس : 31 متر

الحموله (قياسيه) : 39400 طن .

الحموله (القصوي) : 40200 طن .

السرعه : 24 عقده .

الطائرات :-

تستطيع ان تحمل ما مجموعه 8 طائرات من النوع هاريير , AV-8b

المروحيات :-

تحمل ما يزيد عن 35 مروحيه , تتعدد انواعها ما بين :

CH-46 Sea Knights

CH-53 Sea Stalions

AH-1W Super Cobras

UH-1N Twin Hueys

بالاضافه الي V-22 ospery



كان الغرض الاساسي من صنع تلك الحامله , هو تأديتها لدور حامله مروحيات من أجل الاسناد الجوي القريب , بجانب عملها كسفينة انزال برمائيه لدمع القوات الارضيه بجنود المارينز , وسفينة قياده , بالاضافه الي حاملة شحنات , والمتمثله في شحنات المدرعات , والمجنزرات الخفيفه .

كان الطلب في بداية المشروع هو عدد 9 حاملات من هذا النوع لصالح البحريه الامريكيه , ولكن تم الاكتفاء بعدد 5 حاملات فقط , وذلك لسببين رئيسيين :

- قيود الميزانيه .
- إنتهاء حرب فيتنام .

فتم الاكتفاء بـ 5 حاملات من هذه الفئه وهما :-

- USS Tarawa (LHA-1)

- USS Saipan (LHA-2)

- USS Belleau Wood (LHA-3)

وهولاء خرجوا من الخدمه جميعا , وتبقت حاملتان فقط وهما :-

- USS Nassau (LHA-4)

- USS Peleliu (LHA-5)



جوانب الحاملات الخمس تم تصميمها بشكل عمودي , وذلك لتوفير اقصي قدر من الاماكن الفارغه , لتوفيرها للشحنات التي تحويها الحامله , من مدرعات وخلافه ...
حيث تحوي هانجر بطول 81 متر طولا و 24 متر عرضا .
تم تزويد الهانجر ايضا بعدد 5 مصاعد , وذلك لنق الطائرات من والي السطح .

حيث تقع 3 مصاعد في مقدمة السفينه , وهي مسؤله عن نقل العربات والمدرعات ,
اما المصعدان الاخران فيقعا في مؤخرة الحامله وهما يتم تخصيصهم لخدمة سطح الحامله ومروحياتها .

الهانجر بمكمله يستطيع استيعاب ما يتعدي الـ160 مدرعه من المدرعات الخفيفه , وعدد 40 مدرعه من النوع AAV7A1 ,

سطح الحامله يستطيع استيعاب حوالي :

عدد 4 مركبات انزال برمائيه من النوع LCU

أو عدد 2 مركبه انزال من النوع LCU , ومركبتا انزال من النوع LCM8 .

أو عدد 17 مركبة انزال من النوع LCM 6 .

الحامله تستطيع إطلاق عدد 4 مركبات من النوع LCU , بالاضافه الي 8 مركبات من النوع AAV7A1 وذلك في وقت واحد , وذلك يوفر الكثير من الوقت , وسرعة عملية الابرار البحري.





حظيرة الطائرات لها القدره الكامله علي حمل عدد 26 مروحيه من النوع CH-46E Sea Knight .
أو عدد 19 مروحيه من النوع CH-53D Sea Stallion.CH53E Super Stallion

كما تحتوي علي عدد 4 مروحيات كوبرا , وذلك لتقديم كثافه نيرانيه أو مرافقه مروحيات النقل في عمليات الابرار , أو دور مكافحة الغواصات .

كما تحمل مقاتلات الهاريير , و مقاتله الـOV-10 .



ايضا تحوي تلك الحامله علي عدد 1900 جندي من المارينز , وذلك لتقديم دعم للقوات الارضيه

الرجوع الى أعلى الصفحة اذهب الى الأسفل
adil

رقـــيب أول
رقـــيب أول



الـبلد :
العمر : 26
المهنة : الصناعات الميكانيكية
التسجيل : 22/09/2010
عدد المساهمات : 363
معدل النشاط : 660
التقييم : 35
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأحد 5 ديسمبر 2010 - 20:20

Wasp cLASS
الولايات المتحده







المواصفات :-

الطاقم : 1208 ما بين بحار , وطاقم جوي .

الطول: 253 متر .

الغاطس : 32 متر .

الحموله (القصوي ) : 41150 طن .


السرعه : 22 عقده .



تعتبر حاملة المروحيات من النوع Wasp أكبر حاملة مروحيات في العالم , حيث تمنح البحريه الامريكيه بقدره هجوم كامله علي أي شاطئ في العالم , يعتبر هذا النوع من الحاملات هو أول نوع يستطيع ان يحوي مقاتلة الهاريير ذات الاقلاع العمودي , بجانب سفن الانزال من النوع LCAC hovercraft .






في خدمه بحريه الولايات المتحده حامله واحده من هذا النوع , ومن المحتمل زيادة العدد الي 3 حاملات اخري , بتكلفه تصل الي 750 مليون للحامله الواحده .

تعتبر فئه الحامله من النوع Wasp هي نسخه مطابقه للحامله الامريكيه من الفئه Tarawa .
حيث يتشارك هيكلها الاساسي نفس التصميمات والقواعد المستخدمه في الحامله السابقه tarawa ,
مع ذلك فهناك اختلاف بسيط بينهما . حيث الكوبري الموجود علي جانبي الحامله لحمل سفن الانزال قصير قليل بالمقارنه مع كوبري الحامله tarawa .

الحامله قادره علي نشر عدد 2000 جندي مارينز , حيث تستطيع إنزال هؤلاء الجنود علي الشاطئ عن طريق :

- الانزال باستخدام سفن الانزال الموجوده علي متنها .

- الانزال باستخدام المروحيات العموديه والعامله علي متنها ايضا .


حيث الحامله قادره علي استيعاب عدد 3 سفن انزال من النوع LCAC , أو 11 سفينة انزال من النوع الاصغر LCA , أو عدد 41 مدرعه انزال برمائيه من النوع (Amphibious Assault Vehicles - the AAV7A1) .





سطح الاقلاع به عدد 9 نقاط لإقلاع وهبوط المروحيات , كما تحمل الحامله عدد 42 مروحيه من النوع CH-46 Sea Knights , كما تحمل مروحيات الكوبرا الهجوميه AH-1 SeaCobra , او مروحيات النقل من النوع CH-53E Super Stallion, ومروحيات SH-60B Seahawk للعمليات المتعددة المهام ,

الحامله ايضا تحمل مقاتلات من النوع AV-8B Harrier II ذات الاقلاع العمودي , مع العلم بانها قادره علي حمل عدد 20 مقاتله من هذا النوع ولكنها تكتفي فقط بـ 8 مقاتلات منها .

كما تحتوي علي مصعدين لرفع المروحيات من والي السطح , إحدي هذه المصاعد في منتصف السفينه , والاخر علي ميمنة السفينه , مع العلم بأن الحامله عند مرورها في منطقه قناة باناما فعليها بان تضم هذا المصعد الي الداخل لعد المقدره علي المرور والمصعد مفتوح الي الخارج .


المروحيات :-

- كما قلنا سابقا فهي تستطيع حمل عدد 20 طائره مقاتله من النوع هاريير في دور التحكم البحري.

- أكثر من 6 مروحيات من النوع ASW .

- 4 سفن انزال كبيره .

- 4 مروحيات هجوميه من النوع كوبرا ah-1 .

- 12 مروحيه من النوع CH-46 Sea knights.




- 9 مروحيات من النوع CH-53 Sea Stallions .

- 4 مروحيات من النوع UH-1N Twin Hueys.





- تستطيع ان تحمل 42 مروحيه من النوع CH-46 .


الحامله ايضا تستطيع حمل مركبات قتال اساسيه , حيث تستطيع أن تحمل :-

- عدد 5 دبابات قتال رئيسيه من النوع ابرامز m1 .





- 25 ناقلة جند مدرعه من النوع AAV7A1 .

- 5 مدافع ميدان ذات 155 ملم , من النوع M198 .

- 68 لوري وعربات اوناش لنقل وجر المدرعات .


كل حاملة من هذا النوع مزوده بعدد 600 سرير خاص بمستشفي السفينه , وتشمل عدد 6 غرف معده ومجزه تجهيز كامل للعمل كغرف عمليات .
وذلك لسرعه اسعاف المريض وتجهيز القوات الارضيه بكل ما يحتاجوه .

التسليح :-

4 مدافع 25 ملم من النوع Mk.38 guns .

3 مدافع ذات 20 ملم من النوع Vulcan Phalanx .


منصتي (2) اطلاق لصواريخ سطح/جو من النوع Raytheon GMLS Mk.29 .





منصتي اطلاق لصواريخ من النوع RIM-116A missiles .



الرجوع الى أعلى الصفحة اذهب الى الأسفل
adil

رقـــيب أول
رقـــيب أول



الـبلد :
العمر : 26
المهنة : الصناعات الميكانيكية
التسجيل : 22/09/2010
عدد المساهمات : 363
معدل النشاط : 660
التقييم : 35
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأحد 5 ديسمبر 2010 - 20:21

Dokdo Class
كوريا الجنوبيه





المواصفات :-

الطاقم : 450 ما بين بحار وطاقم جوي .

الطول : 199 متر .

الغاطس : 31 متر .

الحموله (قياسيه) : 14300 طن .

الحموله (القصوي) : 18800 طن .

السرعه : 22 عقده .



حاملة المروحيات DOKDO , جاءت من المشروع الكوري LPX , وتعد هي اكبر قطعه بحريه في سلاح البحريه الكوري , وسميت بهذا الاسم حيث يعود الي اسم جزيره كوريه تسمي Dokdo , حيث هناك نزاع منذ فتره طويله بين كوريا الجنوبيه واليابان حول هذه الجزيره . قامت الحامله بأول رحلة ابحار لها في عام 2007 . هذا ومن المقرر انشاء اثنان اخران من نفس الفئه .

تمثل هذه الحامله طموح كبير لدي البحريه الكوريه , حيث تمثل منافس ورادع قوي في مواجهة التطور الصيني البحري , والتقدم الياباني في بحريتها حيث تنافس الحامله وتقابل التقدم الياباني في حاملتي Oosumi و Hyuga .

تعتبر تلك الحامله مشابهه بدرجه كبيره للحامله الامريكيه من النوع Wasp , حيث كلاهما قادره علي اداء عمليات خلف نطاق الرؤيه , مستخدمه المروحيات والطوافات السريعه وسفن الانزال الموجوده علي متنها .

الحامله لديها القدره علي حمل عدد 700 جندي مارينز , بالاضافه الي حمل عدد 10 دبابات قتال رئيسيه بالاضافه الي عدد 7 مدرعات انزال برمائيه من النوع AAV .

كما تشير بعض المصادر الاخري الي ان الحامله قادره علي حمل عدد 200 مدرعه مختلفه الانواع من مدرعات نقل الجنود الخفيفه , أو سفن انزال من النوع LCM او LCAC , لتستخدم كل هذا في عمليات ابرار الجنود علي الشؤاطي المعاديه .

الحامله تستطيع ان تحتوي ما يزيد علي عدد 16 مروحيه عموديه , بالرغم من ان عددها القياسي لحمولة المروحيات الحالي هو 10 مروحيات فقط .

تحتوي هذه الحامله علي سطح طيران , بالاضافه الي هانجار لحفظ وصيانه المروحيات به , ومع بعض التعديلات البسيطه جدا لها تصبح الحامله قادره علي حمل طائرات مقاتله ذات اقلاع عمودي .
الهاريير كمثال ..

الحامله تمتلك كل الوسائل الالكترونيه والحربيه لتكون تابعه للبحريه الكوريه , كما انها تستطيع ان تؤدي عمليات الاغاثه وذلك في الكوارث .

الحامله تحمل منصة اطلاق صواريخ من النوع RAM (Rolling Airframe Missile , مزود بعدد 21 صاروخ اطلاق .



بالاضافه الي مدفعين 30 ملم من النوع Goalkeeper CIWS .



الرجوع الى أعلى الصفحة اذهب الى الأسفل
staspinochet

عمـــيد
عمـــيد



الـبلد :
المهنة : طالب علم متجه نحو النجاح باذن الله
المزاج : راضي بقضاء الله وقدره
التسجيل : 21/05/2010
عدد المساهمات : 1925
معدل النشاط : 1616
التقييم : 41
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأحد 5 ديسمبر 2010 - 21:53

و الله موضوع لا يوصف لكن انا اقول اين نحن من كل هذا ؟
الرجوع الى أعلى الصفحة اذهب الى الأسفل
ojo de halkon

مســـاعد أول
مســـاعد أول



الـبلد :
المزاج : رايق بعد 25 يناير
التسجيل : 04/04/2010
عدد المساهمات : 516
معدل النشاط : 514
التقييم : 1
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الإثنين 6 ديسمبر 2010 - 13:58

يا أخي نحن لسنا غزاة لنحتاج مثل هذه الحاملات


الرجوع الى أعلى الصفحة اذهب الى الأسفل
قلب المجاهد

عمـــيد
عمـــيد



الـبلد :
المزاج : صبر جميل والله المستعان
التسجيل : 02/09/2009
عدد المساهمات : 1908
معدل النشاط : 1918
التقييم : 125
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الإثنين 6 ديسمبر 2010 - 16:06

موضوع اكثر من رائع ويستحق التثبيت
الرجوع الى أعلى الصفحة اذهب الى الأسفل
maiser

لـــواء
لـــواء



الـبلد :
التسجيل : 23/01/2010
عدد المساهمات : 2756
معدل النشاط : 2797
التقييم : 132
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الإثنين 6 ديسمبر 2010 - 21:37

مجهود جميل وتقييم+..........الحاملة wasp ذات امكانيات رائعة...
الرجوع الى أعلى الصفحة اذهب الى الأسفل
امير المصري

لـــواء
لـــواء



الـبلد :
المهنة : no work for dead people
المزاج : قرفان لحد مالمنتدي ينظف
التسجيل : 05/08/2008
عدد المساهمات : 4399
معدل النشاط : 3623
التقييم : 73
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأربعاء 8 ديسمبر 2010 - 10:51

@ojo de halkon كتب:
يا أخي نحن لسنا غزاة لنحتاج مثل هذه الحاملات


حاملاة المروحيات تختلف عن الحاملة العادية
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Bosratey

مقـــدم
مقـــدم



الـبلد :
العمر : 28
المهنة : مترجم
المزاج : رايق والكل متضايق
التسجيل : 18/06/2010
عدد المساهمات : 1062
معدل النشاط : 1022
التقييم : 30
الدبـــابة :
الطـــائرة :
المروحية :



مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأربعاء 8 ديسمبر 2010 - 22:42

اعتقد ان حاملات المروحيات ليست فعالة فى أى سلاح بحرية فيمكن لحاملات الطائرات وحتى الفرقاطات وسفن الانزال القيام بمهامها
أرى ان ادخال مثل هذا السلاح الغير مجدى فى أى قوة بحرية إهدارا للميزانية العسكرية

كما أرى أيضا نان حاملات المقاتلات الانجليزية تعتبر حاملات مروحيات فى المقام الاول حيث ان حجمها صغير جدا مقارنة بباقى حاملات الطائرات العالمية وخصوصا الامريكية كما انها لا تحمل على متنها إلا الهاريير ذات الاقلاع العامودى
الرجوع الى أعلى الصفحة اذهب الى الأسفل
كلاشينكوف

رقـــيب أول
رقـــيب أول



الـبلد :
العمر : 30
المهنة : طالب بكلية الهندسة
المزاج : متقلب على حسب الموقف
التسجيل : 21/10/2010
عدد المساهمات : 344
معدل النشاط : 346
التقييم : 4
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الخميس 9 ديسمبر 2010 - 1:02

موضوع جميل اوى ومعلومات دقيقة وقيمة واحنا انشا اللة ناوين نصنع حاملة موتوسكلات
الرجوع الى أعلى الصفحة اذهب الى الأسفل
الشهاب

لـــواء
لـــواء



الـبلد :
التسجيل : 20/12/2010
عدد المساهمات : 2633
معدل النشاط : 2240
التقييم : 104
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأربعاء 29 ديسمبر 2010 - 22:36

موضوع رائع
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Dr Isa

لـــواء
لـــواء



الـبلد :
العمر : 36
المهنة : طبيب
المزاج : متقلب
التسجيل : 26/12/2010
عدد المساهمات : 15051
معدل النشاط : 11019
التقييم : 573
الدبـــابة :
الطـــائرة :
المروحية :





مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأربعاء 29 ديسمبر 2010 - 23:05

شكرا على الموضوع و لكن لدي سؤال
حاملة المروحيات Dokdo هي كورية شمالية او جنوبية؟
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Mansour said

جــندي



الـبلد :
العمر : 29
التسجيل : 10/01/2011
عدد المساهمات : 2
معدل النشاط : 2
التقييم : 1
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الإثنين 10 يناير 2011 - 15:30

شكراا على الموضوع 5
الرجوع الى أعلى الصفحة اذهب الى الأسفل
فدائي الصاعقة

لـــواء
لـــواء



الـبلد :
المهنة : مواطن مصري
المزاج : الحمد لله ماشية
التسجيل : 30/08/2012
عدد المساهمات : 4356
معدل النشاط : 4345
التقييم : 262
الدبـــابة :
الطـــائرة :
المروحية :





مُساهمةموضوع: رد: حاملات المروحيات (كامله)   الأربعاء 12 سبتمبر 2012 - 13:47

@Dr Isa كتب:
شكرا على الموضوع و لكن لدي سؤال
حاملة المروحيات Dokdo هي كورية شمالية او جنوبية؟

كورية جنوبية
الرجوع الى أعلى الصفحة اذهب الى الأسفل


حاملات المروحيات (كامله)

استعرض الموضوع السابق استعرض الموضوع التالي الرجوع الى أعلى الصفحة
صفحة 1 من اصل 1

صلاحيات هذا المنتدى:لاتستطيع الرد على المواضيع في هذا المنتدى
منتدى الجيش العربي Arab Army Forum :: الأقســـام العسكريـــة :: القوات البحرية - Navy Force-
التعليقات المنشورة لا تعبر عن رأي ادارة الموقع ولا نتحمل أي مسؤولية قانونية حيال ذلك ويتحمل كاتبها مسؤولية النشر

Powered by Arab Army. Copyright © 2015

شركاؤنا: روسيا ما وراء العناوين
