مُساهمةموضوع: فرقاطة بإسطول كامل : الأدميرال غروشكوف .   الإثنين 13 أبريل 2015 - 7:36





فرقاطة الأدميرال غروشكوف هي الفرقاطة الناتجة عن المشروع الروسي للفرقاطة المتعددة المهام المخصصة لمهمات اعلي البحار الذي يحمل التعين 22350 , و الذي صمم على اثر مناقصة مغلقة لمصلحة وزارة الدفاع الروسية من قبل مكتب الشمال للتصميمات البحرية في عام 2002 , و بعدها بعام واحد وافقت القوة البحرية الروسية على المشروع اي في عام 2003 ولكنها لم تدخل الى خطة تسليح البحرية الروسية .









في عام 2005 اعلن عن المشروع بشكل علني , و اعلن عن مشاركة عمالقة الصناعة البحرية الروسية كأحواض سيفيرىنايا فيرف  و احواض البلطيق و سيفماش .
و بتكلفة تقارب النصف مليار دولار اميركي للوحدة  , يحتمل ان تقتني البحرية الروسية عددا يتراوح ما بين 8-20  فرقاطة لتسليح الاساطيل الروسية الاربعة بحسب مصادر , الا ان الاميرال فيكتور تشيركوف اكد ان البحرية الروسية سوف تشغل ما لا يقل عن 15 وحدة منها .








كان يفترض بان يكون عام 2012 هو عام الدخول الى الخدمة  , الا ان تضارب التوقيت مع عدم جاهزية بعض تقنيات الفرقاطة و بعض التاخر في توفير الالتزامات المالية ادى الى تأخر بناء النموذج الاول .








بحسب تصريح منسوب الى تشيركوف فان العام 2015 هو عام دخولها الى الخدمة , و هو نفس العام ايضا الذي تصل فيه الوحدة الثانية من الفرقاطات و هي فرقاطة الأميرال كاساتونوف التي قامت بأول إبحار لها في ديسمبر 2014 ، وفرقاطة الأميرال غولوفكو التي ستنتهي أعمال تجميع هيكلها في 2016 ، وفرقاطة الأميرال إيساكوف التي دخلت المرحلة الأولى لبنائها , على ان تكون هذه السفن هي احد اهم ركائز البحرية الروسية .
السفينة اعتمد في بناءها ان تكون ذات تصميم يسمح لها بتشتيت موجات الرادار المعادية اي شبحية , و تم استخدام المواد المركبة في عملية بناءها لتساعدها في هذه الوظيفة بالاضافة الى التصميم الهندسي الفريد لها , ليصل حجم ازاحتها حوالي 4500 طن .
في عام 2010 عرضت الشركة المتحدة لبناء النسخة التصديرية من الفرقاطة تحت التعين باسم المشروع 22356 .








لماذا الادميرال غروشكوف باسطول كامل ؟








كفرقاطة سوف تمثل عمودا مهما و ضلعا اساسيا للبحرية الروسية , تقرر ان تكون قطعة ذات قوة نارية و ووسائل حماية للقعطة و الاسطول .








التسليح الهجومي , و القدرة النارية للفرقاطة










اولا : نظام المدفعية  A-192M 5P-10E









و بمدفع من طراز A-192M  ذو عيار يصل الى 130 ملم بذخيرة متنوعة مع معدل اطلاق يصل الى 45 قذيفة في الدقيقة الواحدة , وهو احد احدث المدفعيات البحرية في العالم و يصل مدى نيرانه حتى 22 كلم , مزود برادار تحكم من طراز 5P-10 Puma للتحكم في النيران, تستطيع فرقاطة الادميرال غروشكوف دعم القوات المغيرة بريا او استهداف مراكز العدو , و التصدي للتهديدات الجوية , او استهداف القطع البحرية حتى 22 كلم .







ثانيا : خلايا الاطلاق العمودية من طراز 3S14U1










تتميز الفرقاطة الادميرال غروشكوف بوجود حزمتي خلايا اطلاق عمودي للمنظومات الهجومية كلا الحزمتين توفران قدرة على اطلاق 16 صاروخا هجوميا من طرازي :
P-800









وهي صواريخ جوالة فوق صوتية تصل سرعتها حتى 2,5 ماخ , ذات تحليق منخفض شبحية التصميم , تستطيع اصابة اهداف سطحية حتى 300 كلم , تتسلح النسخة الروسية بالنسخة ONIKS و المخصصة للتصدير بالنسخة YAKHONT .
و يمكن للخلايا استيعاب 16 صاروخا من طراز P-800

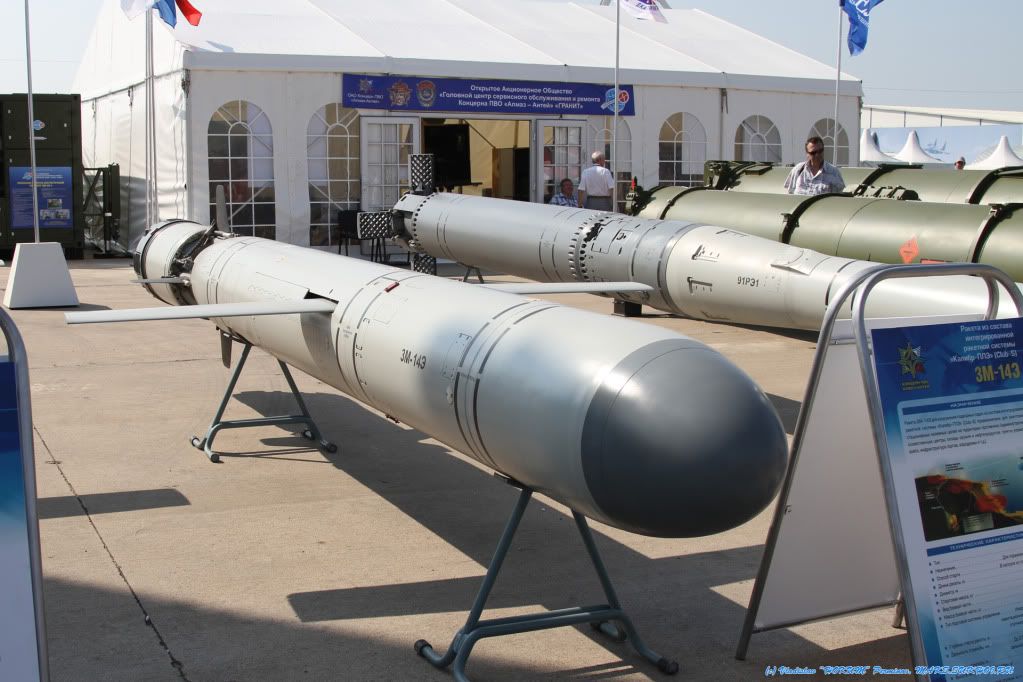

او عائلة صواريخ







KALIBER









و هي منظومة جوالة صاروخية متعددة الاغراض , منطلقة من منصة واحدة , تستطيع استهداف الاهداف الفوق سطحية و التحت سطحية بكفائة عالية بالاضافة الى استهداف الاهداف البرية بدقة كبيرة .
تختلف النسخة الروسية من النظام KALIBER عن تلك المعدة للتصدير KLUB في المدى .









و تستطيع منظومة الاطلاق العمودي 3S14U1 ان تجمع بين نوعي الصواريخ المذكورة او احداهما .








ثالثا : منظومة  PAKET-NK










و هي منظومة روسية متطورة مضادة للطوربيدات العدوة , و الغواصات المعادية ايضا , عند اقترابها من السفينة , و هي عبارة عن طوربيدات من حجم 324 ملم , موزعة على خليتي اطلاق كل خليه تحتوي على 4 طوربيدات , يمكنها اعتراض الاخطار و مهاجمة الاهداف في وقت واحد .
تعمل المنظومة بالتوازي مع انظمة السونار الايجابية و السلبية في السفينة , و تستشعر الطوربيدات الحرارة المنبعثة من الاهداف على اقل مستوى ممكن .

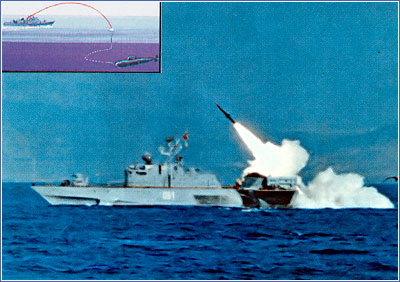

رابعا : منظومة RPK-9 الصاروخية







او ما يعرف باسم Medvedka و التي تعتبر احدث النظم الصاروخية الروسية , و هي منظومة روسية معقدة تستهدف محاربة الغواصات العدوة و النسخة المثبتة على الفرقاطة هي النسخة Medvedka-2 التي طورت عن سابقتها .
يتوزع النظام على ثائي الفوهات او رباعي الفوهات او ثماني الفوهات , و يعتبر النظام عبارة عن منظومة صاروخية تعمل بوقود صلب براس حربية هي عبارة عن طوربيد بحري .







تصميم المنظومة ثوري حيث راس الصاروخ هو عبارة عن الطوربيد الروسي المعين بالتعين MPT-1UE و يبلغ وزن الراس الحربية التي هي عبارة عن هذا الطوربيد ما يقارب من 300 كلجم , و عياره هو 324 ملم , و المنظومة ككل تعتبر جاهزة للاطلاق في غضون 15 ثانية في اول صاروخ , و يتبعه الاخر ان اقتضى الامر بعد 6 ثوان فقط .
عيار الصاروخ الدافع هو 400 ملم , و يعتبر اقصى مدى لهذه المنظومة هو 20 كلم بينما يبلغ مداها القاتل حيز 16 كلم , و اقل مدى للاطلاق هو 1.6 كلم  , و يمكنها ان تدمر هدفها حتى 500 متر تحت سطح الماء , و يخطط لجعل المنظومة في المستقبل احد المنظومات التي تطلق من منصات عمودية .







خامسا : المدفع KPV







وهو مدفع رشاش من عيار 14.5 ملم , قادر على توفير غزارة نارية ضد الاهداف البرية و الجوية تصل الى 550-600 طلقة في الدقيقية الواحدة .











سادسا : المروحية KA-27











و هي احد اشهر المروحيات الروسية و المروحيات المخصصة للعمل البحري في العالم , النسخة المحمولة على هنجر الكورفيت هي النسخة KA-27 PL .










التسليح الدفاعي , و القدرة الدفاعية للفرقاطة

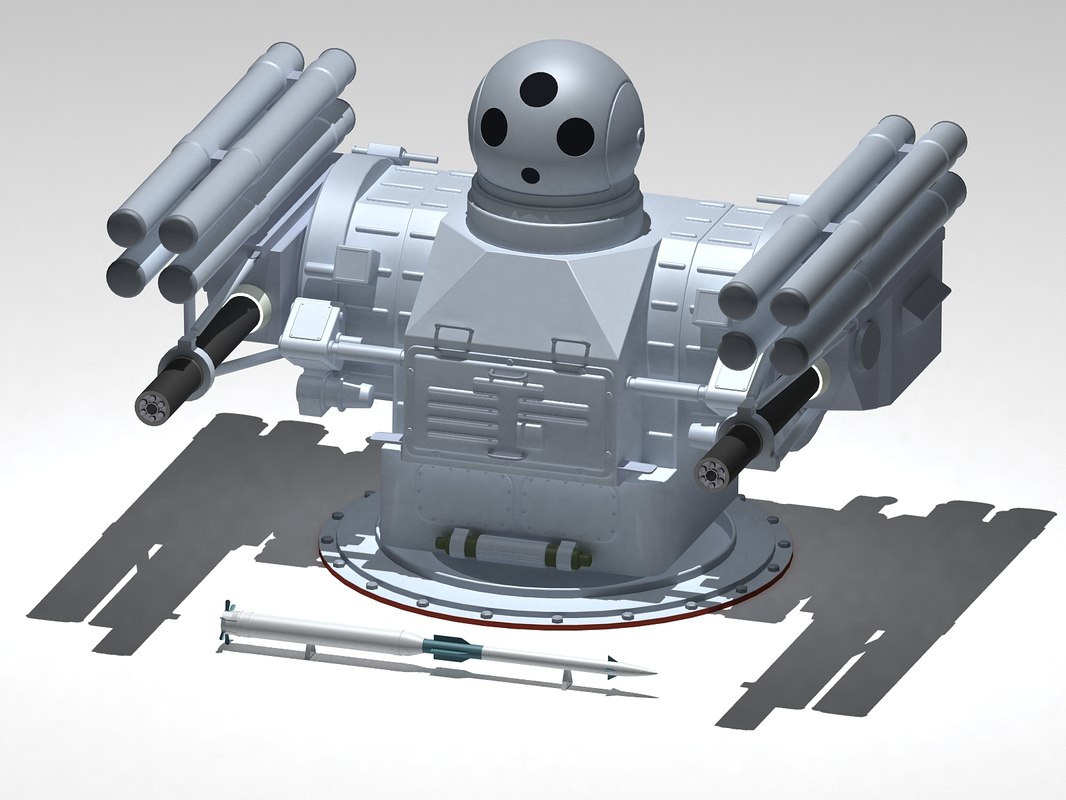

اولا : المنظومة الدفاعية 3M89 PALMA










و هي احدث المنظومات الروسية المخصصة لاعتراض طيف واسع من الاخطار التي تحيط بالقطع البحرية , سواءا جوية او بحرية .

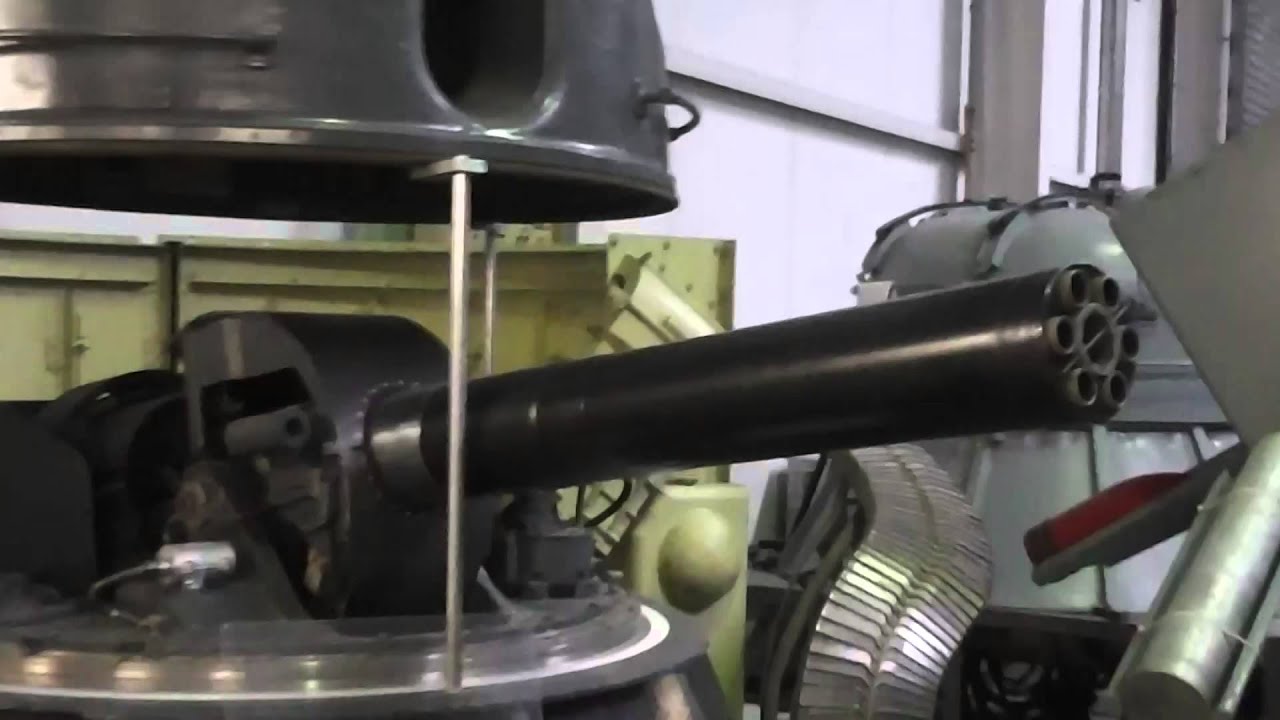

المنظومة مخصصة للدفاع القريب , مزودة بمدفعين من طرازي AO-18 من عيار 30 ملم , قادر على توفير غزارة نارية تصل الى 6000 طلقة في الدقيقية الواحدة , ضد القنابل الموجهة و الصواريخ الطوافة و المقاتلات المنخفضة الارتفاع .

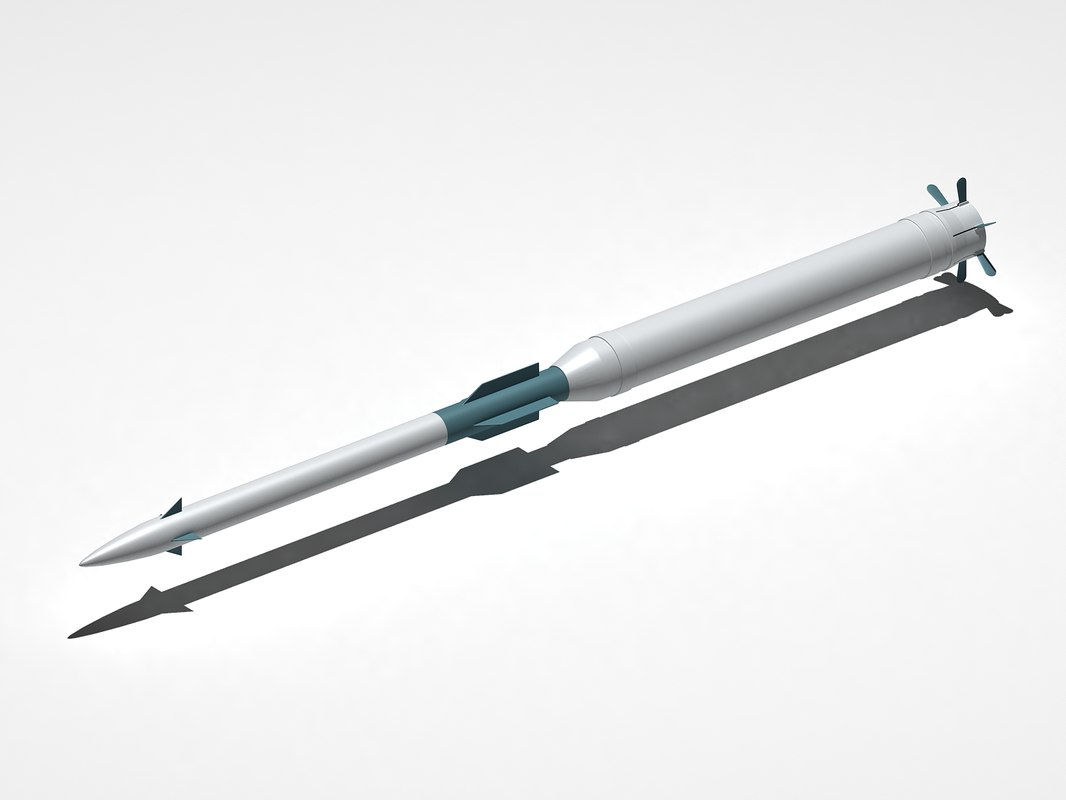

المنظومة مزودة بصواريخ مضادة للاهداف الجوية , مثل الصاروخ القصير المدى من طراز 9M337 الذي يقوم باستهداف اهدافه المعادية و حتى 8 كلم .











ثانيا : المنظومة الدفاعية الاحدث 3K96 REDOUBT











و هي منظومة دفاعية حديثة منطلقة من منظومات اطلاق عمودية روسية الصنع , مصممة للعمل على متن الفرقاطات و الكورفيتات البحرية .
تتميز بعدد من صواريخ , مثلا الصاروخ 48N6E2 الذي يصل الى مدى 120 كلم , و هو يتواجد على ظهر الفرقاطة بعدد 8 صواريخ دفاعية , و الصواريخ الدفاعية 9M96D,  9M96M , 9M96E2 الذي يصل مداه الى 120-150 كلم و تتواجد في السفينة بعدد 8 صواريخ , و الصاروخ من طراز 9M96E بمدى يصل الى 50 كلم و يتواجد بعدد يصل الى 32 صاروخ على ظهر خلايا الاطلاق العمودية , و اخيرا الصاروخ 9M100 الذي يصل مداه الى 15 كلم , و هو يتواجد على خلايا الاطلاق بعدد 128 صاروخا .












و تخضع حاليا الفرقاطة الأدميرال غروشكوف لعدة اختبارات الى حين دخولها النهائي الى الخدمة , و الخصائص العامة للفرقاطة :













الازاحة : 4500 طن
الطول : اكثر من 135 متر
العرض : 16 متر
السرعة : 30 عقدة
المدى الاقصى : اكثر من 8000 كلم







http://arabic-defense.com/2015/04/13/%D9%81%D8%B1%D9%82%D8%A7%D8%B7%D8%A9-%D8%A8%D8%A5%D8%B3%D8%B7%D9%88%D9%84-%D9%83%D8%A7%D9%85%D9%84-%D8%A7%D9%84%D8%A3%D8%AF%D9%85%D9%8A%D8%B1%D8%A7%D9%84-%D8%BA%D8%B1%D9%88%D8%B4%D9%83%D9%88%D9%81/

الرجوع الى أعلى الصفحة اذهب الى الأسفل
الاستاذ امين

لـــواء
لـــواء



الـبلد :
العمر : 34
المهنة : استاذ علوم
المزاج : الهجوم خير وسيلة للدفاع
التسجيل : 21/03/2012
عدد المساهمات : 2334
معدل النشاط : 2451
التقييم : 64
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: فرقاطة بإسطول كامل : الأدميرال غروشكوف .   الإثنين 13 أبريل 2015 - 19:33

تقييم اخي العزيز تنين على الموضوع الرائع ما جذبني كيف ان فرقاطة وليس مدمرة او طراد باسطول كامل و لكن مع قراءة القوة النارية الرهيبة اجد انها فعلا مخيفة و لكن ارجو الافادة ما هي وسائل الدفاع الجوي التي تمتلكها و اعذرني ان كنت ذكرتها و لم الاحظها في الموضوع اخي العزيز
الرجوع الى أعلى الصفحة اذهب الى الأسفل
تنين

مشرف سابق
لـــواء

مشرف سابق  لـــواء



الـبلد :
التسجيل : 29/10/2014
عدد المساهمات : 2864
معدل النشاط : 3635
التقييم : 156
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: فرقاطة بإسطول كامل : الأدميرال غروشكوف .   الإثنين 13 أبريل 2015 - 19:51

@الاستاذ امين كتب:
تقييم اخي العزيز تنين على الموضوع الرائع ما جذبني كيف ان فرقاطة وليس مدمرة او طراد باسطول كامل و لكن مع قراءة القوة النارية الرهيبة اجد انها فعلا مخيفة و لكن ارجو الافادة ما هي وسائل الدفاع الجوي التي تمتلكها و اعذرني ان كنت ذكرتها و لم الاحظها في الموضوع اخي العزيز

بالفعل ذكرها الموضوع  , كما ارجو ان تعيد قراءة الموضوع أفضل .

تحياتي
الرجوع الى أعلى الصفحة اذهب الى الأسفل
Mekky

رقـــيب
رقـــيب



الـبلد :
التسجيل : 15/04/2014
عدد المساهمات : 242
معدل النشاط : 254
التقييم : 5
الدبـــابة :
الطـــائرة :
المروحية :




مُساهمةموضوع: رد: فرقاطة بإسطول كامل : الأدميرال غروشكوف .   الثلاثاء 14 أبريل 2015 - 1:53

دفاع جوى محترم جدا + قوه ناريه مرعبه
اذا اضفنا على ذلك انظمه الكترونيه متطوره من رادارات وسونار و انظمه تشويش تجد قطعه بحريه فريده  35
